【衬氟角式截止阀概述】
为保证管路介质绝对不与阀门壳体材料直接接触，本产品中阀体，阀盖，阀瓣等内件均设计成衬里部件；阀座采用整体式聚合物作密封材料，在较宽的温度和压力范围内具有优良的密封性能；阀门选材广泛，规格齐全，是石油勘探,石化，化工，原油和天然气等输送管道的理想用阀。阀杆设计成分段式由定位夹夹持连接而成，有利于阀门的开度控制和维修。
公称通径：DN15~250mm,1/2”~10”
公称压力：PN1.0~4.0Mpa,Class150~300Lb
连接形式：法兰连接
驱动装置：手动，电动，气动
适用介质：具有强腐蚀性的介质。
【衬氟角式截止阀相关型号】
J44PTFE,J44F3,J44F4,J44F46
J44PTFE-16C,J44F3-16C,J44F4-16C,J44F46-16C
J44PTFE-25C,J44F3-25C,J44F4-25C,J44F46-25C
J44PTFE-16P,J44F3-16P,J44F4-16P,J44F46-16P

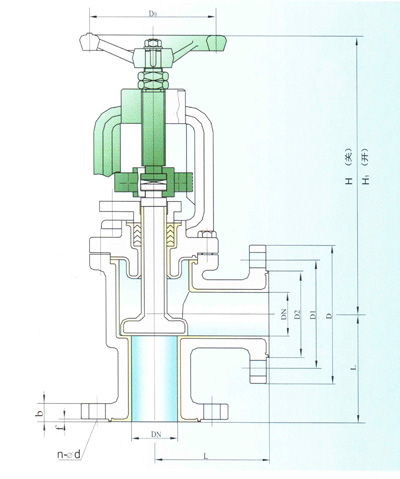

【衬氟角式截止阀结构图】
【衬氟角式截止阀主要零部件材料】
| 名称 |
材料 |
碳素钢 |
合金钢 |
不锈耐酸钢 |
| 阀体 阀盖 |
铸钢WCB |
铬钼铸钢ZG1CrMo |
铬镍钛铸钢ZG1Cr18Ni9Ti |
| 定位夹 填料压盖 |
铸钢WCB |
铬钼铸钢ZG1CrMo |
铬镍钛铸钢ZG1Cr18Ni9Ti |
| 阀瓣 阀杆 |
铬不锈钢2Cr13 |
铬钢40Cr |
铬镍钛钢1Cr18Ni9Ti |
| 阀座 |
增强聚四氟乙烯PTEF |
| 阀杆填料 |
聚四氟乙烯PTEF |
| 阀杆螺母 |
锡青铜Sn-Cu |
| 手轮 |
球墨铸铁QT400-15 |
【衬氟角式截止阀主要性能规范】
|
遵循规范 |
STANDARD |
|
设计与制造 |
GB12233/GB 12235 |
|
结构长度 |
GB 12221/JB96（长系列） |
|
结构长度 |
GB78/JB79（GB、HG、SH） |
|
压力试验 |
GB/T 13927 |
|
标志 |
GB 12220 |
|
供货 |
GB/T12252 |
【衬氟角式截止阀PN1.6 MPa主要连接尺寸】
|
DN |
in |
L |
D |
D1 |
D2 |
f |
b |
z-φd |
Do |
H1 |
H2 |
W |
|
15 |
1/2 |
65/90 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
100 |
240 |
265 |
7 |
|
20 |
3/4 |
75/95 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
100 |
245 |
270 |
7.5 |
|
25 |
1 |
80/100 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
120 |
250 |
275 |
8.5 |
|
32 |
21/4 |
95/105 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
140 |
260 |
290 |
12 |
|
40 |
21/2 |
100/115 |
145 |
110 |
85 |
2 |
18 |
4-φ18 |
140 |
290 |
325 |
14 |
|
50 |
2 |
115/125 |
160 |
125 |
100 |
2 |
20 |
4-φ18 |
160 |
300 |
335 |
19 |
|
65 |
21/2 |
145 |
180 |
145 |
120 |
2 |
20 |
4-φ18 |
180 |
355 |
400 |
27 |
|
80 |
3 |
155 |
195 |
160 |
135 |
2 |
22 |
4-φ18 |
240 |
400 |
450 |
42 |
|
100 |
4 |
175 |
215 |
180 |
155 |
2 |
24 |
8-φ18 |
240 |
455 |
495 |
50 |
|
125 |
5 |
200 |
245 |
210 |
185 |
2 |
26 |
8-φ18 |
280 |
530 |
560 |
64 |
|
150 |
6 |
240/225 |
280 |
240 |
210 |
2 |
28 |
8-φ23 |
320 |
605 |
650 |
85 |
|
200 |
8 |
275 |
335 |
295 |
265 |
2 |
30 |
8-φ23 |
360 |
650 |
770 |
155 |
【衬氟角式截止阀PN2.5MPa主要连接尺寸】
|
DN |
in |
L |
D |
D1 |
D2 |
f |
b |
z-φd |
Do |
H1 |
H2 |
W |
|
15 |
1/2 |
65/90 |
95 |
65 |
45 |
2 |
16 |
4-φ14 |
120 |
245 |
270 |
7.5 |
|
20 |
3/4 |
75/95 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
120 |
250 |
275 |
8.8 |
|
25 |
1 |
80/100 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
140 |
260 |
290 |
11 |
|
32 |
21/4 |
95/105 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
140 |
290 |
325 |
13 |
|
40 |
21/2 |
100/115 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
160 |
300 |
335 |
18 |
|
50 |
2 |
115/125 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
180 |
355 |
400 |
31 |
|
65 |
21/2 |
145 |
180 |
145 |
120 |
3 |
22 |
8-φ18 |
220 |
400 |
450 |
39 |
|
80 |
3 |
155 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
280 |
450 |
495 |
50 |
|
100 |
4 |
175 |
230 |
190 |
160 |
3 |
24 |
8-φ23 |
320 |
530 |
590 |
60 |
|
125 |
5 |
200 |
270 |
220 |
188 |
3 |
28 |
8-φ25 |
380 |
600 |
650 |
75 |
|
150 |
6 |
240/225 |
300 |
250 |
218 |
3 |
30 |
8-φ25 |
400 |
650 |
770 |
98 |
|
200 |
8 |
275 |
360 |
310 |
278 |
3 |
34 |
12-φ23 |
450 |
700 |
850 |
170 |
【衬氟角式截止阀安装说明】
1. 手轮、手柄操作的截止阀可安装在管道的任何位置上。
2. 手轮、手柄及微动机构，不允许作起吊用。
3. 介质的流向应与阀体所示箭头方向一致。
订货须知：
一、①衬氟角式截止阀产品名称与型号②衬氟角式截止阀口径③衬氟角式截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门衬氟角式截止阀型号，请按衬氟角式截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
感谢您向我们发出订单我们会在最短时间与您联系!
