所属系列: 止回阀系列
名称: 截止止回多用阀
型号: H48H,H48W
检索关键字: 截止止回多用阀
销售电话:021-59965667 59988753 图文传真:021-56467791

点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系!

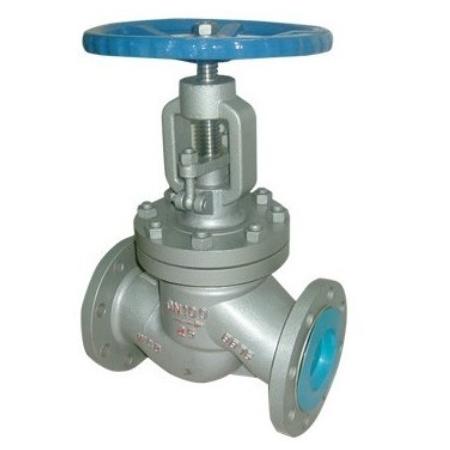

截止止回多用阀

截止止回多用阀产品介绍
截止止回多用阀(截止止回阀)是兼有截止阀和止回阀功能的多用阀门。它的结构形式与截止阀相似,但阀杆与阀瓣不是固定联接。当阀杆下降将阀瓣紧压在阀座上时,起截止阀作用;阀杆上升后,则起止回阀作用。在同时需要安装截止阀(或闸阀)和止回阀的管道上(如水泵的出口端),或在安装位置受到限制的场所(如船舶),使用截止止回阀可节约安装费用和空间位置。

截止止回多用阀工作原理
截止止回多用阀产品按GB12235标准设计制造,结构合理、密封可靠、性能优良。本阀具有截止阀和止回阀双重功能,属于一种多用阀,当阀门开启时阀瓣沿着提升起的阀杆做升降运动,可作为止回阀用,当阀门关闭时阀杆压紧阀瓣起到截止阀的作用。阀瓣、阀座密封面堆焊铁基合金或司太立钴基硬质合金,具有耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长的特点。产品可适用于石油、化工、制药、电力行业等各种工况的水平安装管路上。

截止止回多用阀执行标准

设计与制造
结构长度
压力-温度等级
连接法兰
试验与检验
GB12235
GB12221
GB9131
JB/T74
HG20604
JB/T79
GB9113
HG20592
JB/T9092
GB13927

截止止回多用阀外形尺寸图


公称通径
1.0-4.0MPa
6.4-10.0MPa
L
H
L
H
DN25
160
275
230
80
DN32
180
280
260
140
DN40
200
330
260
160
DN50
230
350
300
170
DN65
290
400
340
190
DN80
310
355
380
210
DN100
350
415
430
230
DN125
400
460
500
255
DN150
480
510
550
290
DN200
600
710
650
350
DN250
730
830
775
415

截止止回多用阀产品特点
1、阀瓣在阀体内上、下移动,当介质倒流时,靠介质压力自动把阀门关闭。有的阀门装有弹簧,辅助阀瓣关闭。

2、阀座密封面用钴基硬质合金等离子喷焊而成。密封面的硬度高、耐磨擦、抗擦伤、使用寿命长。

3、泵停止连转时,弹簧力先合上阀瓣,因而防止水锤。

4、弹簧是用不锈钢制作的,因具有很强的耐蚀性。





订货须知:
一、①截止止回多用阀产品名称与型号②截止止回多用阀口径③截止止回多用阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门截止止回多用阀型号,请按截止止回多用阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的正钢阀门专家为您审核把关。
