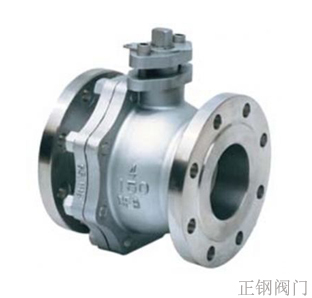

【不锈钢美标球阀概述】
不锈钢美标球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。
不锈钢美标球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷，在受到较高压力冲击时，球体可能会发生偏移。这种结构，一般用于中低压球阀。
【不锈钢美标球阀性能规范】
| 压力等级 |
公称压力(PN) |
磅级(Class) |
| 1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
400 |
600 |
试验压力
|
壳体试验
|
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.03 |
7.5 |
10.2 |
15.0 |
密封试验
|
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
7.48 |
11.0 |
| 适用工况 |
适用介质 |
水、气体、油品；硝酸、盐酸类。 |
| 适用温度 |
-39℃～≤150℃ |
适用规范
|
设计制造按 |
GB12237-89 |
API 6D |
JP17S-48 |
法兰尺寸按
|
JB79-59、GB9113 、HG20592-07 |
ANSI B16.5 |
JIS B2212-2214 |
结构长度按
|
GB12221-89 |
ANSI B16.10 |
JIS B2002 |
检验试验按
|
|
JB/T9092-99 |
API 598 |
【不锈钢美标球阀主要零部件材料】
|
阀体 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
球 |
2Cr13 |
304 |
316 |
304L |
316L |
|
阀杆 |
2Cr13 |
304 |
316 |
304L |
316L |
|
阀座 |
聚四氟乙烯 不锈钢/聚四氟乙烯 对位聚苯 |
|
|
|
|
|
垫片 |
聚四氟乙烯 不锈钢/柔性石墨 齿形垫片 |
|
|
|
|
|
阀杆座 |
聚四氟乙烯 不锈钢/柔性石墨 |
|
|
|
|
|
填料 |
聚四氟乙烯 增强柔性石墨 |
|
|
|
|
|
填料压盖 |
WCB |
304 |
316 |
304L |
316L |
|
温度 |
≦150 |
|
|
|
|
|
介质 |
水、油品、蒸汽、醋酸类、硝酸类 |
|
|
|
|

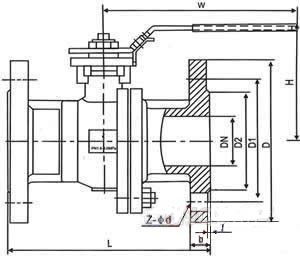

【不锈钢美标球阀结构图】
【不锈钢美标球阀主要连接尺寸】
|
DN |
150Lb(PR) 凸面法兰RF |
|
mm |
in |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
|
15 |
1/2 |
108 |
89 |
60.5 |
35 |
10 |
4-Φ16 |
59 |
130 |
|
20 |
3/4 |
117 |
98 |
69.9 |
43 |
10.5 |
4-Φ16 |
63 |
130 |
|
25 |
1 |
127 |
108 |
79.2 |
51 |
11.5 |
4-Φ16 |
75 |
160 |
|
32 |
1 1/4 |
140 |
117 |
89 |
63 |
13 |
4-Φ16 |
95 |
160 |
|
40 |
1 1/2 |
165 |
127 |
98.6 |
73 |
14.5 |
4-Φ16 |
107 |
160 |
|
50 |
2 |
178 |
152 |
120.7 |
92 |
16 |
4-Φ19 |
155 |
200 |
|
65 |
2 1/2 |
190 |
178 |
139.7 |
105 |
18 |
4-Φ19 |
164 |
200 |
|
80 |
3 |
203 |
190 |
152.4 |
127 |
19.5 |
4-Φ19 |
182 |
200 |
|
100 |
4 |
229 |
229 |
190.5 |
157 |
24 |
8-Φ19 |
226 |
300 |
|
125 |
5 |
356 |
254 |
216 |
186 |
24 |
8-Φ22.5 |
230 |
300 |
|
150 |
6 |
394 |
279 |
241.3 |
216 |
25.4 |
8-Φ22.5 |
250 |
500 |
|
200 |
8 |
457 |
343 |
298.5 |
270 |
28.4 |
8-Φ22.5 |
280 |
500 |
|
250 |
10 |
533 |
406 |
362 |
324 |
30.2 |
12-Φ25.4 |
320 |
600 |
【不锈钢美标球阀操作和使用】
1）操作前须确认管路和阀已被冲洗过。
2）阀的操作按执行机构输入信号大小带动阀杆旋转完成：正向旋转1/4圈（90°）时，阀关断。反向旋转1/4圈（90°）时，阀开启。
3）当执行机构方向指示箭头与管线平行时，阀门为开启状态；指示箭头与管线垂直时，阀门为关闭状态。
4） 安装在保温管道上的各类手动球阀，手柄均不得向下。
5） 安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
订货须知：
一、①不锈钢美标球阀产品名称与型号②不锈钢美标球阀口径③不锈钢美标球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门不锈钢美标球阀型号，请按不锈钢美标球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
感谢您向我们发出订单我们会在最短时间与您联系!
