电动三通球阀介绍

电动三通球阀可分为L形和T形,L形(9Q44F)电动三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;T形(9Q45F)电动三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。

电动三通球阀性能参数

试验压力

公称压力(Mpa)

Mpa

1.6

2.5

4.0

CL150

JIS10K

强度试验

2.4

3.8

6.0

3.2

2.4

密封试验

1.8

2.8

4.4

2.2

1.5

气密试验

0.5-0.7

工作温度

PTFE≤150℃ PTL≤300℃

适用温度

C:水、油、气;P:硝酸类;R:醋酸类

电动三通球阀技术性能

CH执行机构技术参数

阀体参数

电源

AC200/220V,50/60Hz

公称通径

DN10~300mm

输出力矩

50N·M~2000N·M

公称压力

PN1.6 2.5 4.0 6.4 31.5MPa(定制)

动作范围

0~90° 0~360°

泄漏量

软密封:零泄漏

硬密封:≤额定流量的10-5

动作时间

15秒/30秒/60秒

执行机构

可另配PSQ、HQ、UNIC、361RS
等电子式电动执行机构

保护装置

过热保护

流量特性

快开特性

环境温度

-30°~60°

可调范围

DN10-80

DN100-300

250:1

350:1

手动操作

同附带手柄操作

基本误差

±1%

限位

电气、机械二重限位

死区

≤1%

防护等级

相当于IP-65

回差

≤1%

位置测量

可选装开关或电位计

适用温度

密封面

驱动电机

8W/E

PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

进线接口

PE1/2〞进线线锁

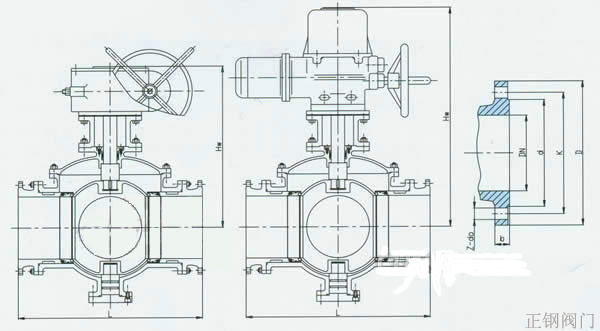

电动三通球阀结构图

电动三通球阀主要零部件材料

零件名称

材 料

阀体

WCB

ZG1Cr18Ni9Ti

CF8
(304)

CF3
(304L)

ZG1Cr18Ni12Mo2Ti

CF8M(316)

CF3M
(316L)

球体、阀杆

2Cr13

1Cr18Ni9Ti

0Cr19Ni9
(304)

00Cr19Ni11
(304L)

1Cr18Ni12Mo2Ti

0Cr17Ni12Mo2
(316)

00Cr17Ni12Mo2
(316L)

密封圈

聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨

适用介质

水、气体、蒸汽、油品等

硝酸等腐蚀性介质

强氧化性介质

醋酸等腐蚀介质

尿素等腐蚀性介质

电动三通球阀主要连接尺寸

公称压力

公称通径

L

L1

H

W

重量(kg)

Mpa

mm

in

mm

mm

mm

mm

1.6

2.5

4.0

CL150

JIS10K

1.6
2.5
4.0
CL150
JIS10K

15

1/2

130

65

62

100

2.5

3.0

3.5

2.5

2.5

20

3/4

150

75

68

160

3.0

3.5

4.5

3.0

3.6

25

1

160

80

75

160

4.8

5.0

6

5.0

5.0

32

1 1/4

180

90

85

200

6.5

7

8.5

7

7

40

1 1/2

200

100

95

200

8.5

9

10.5

9

9

50

2

230

115

110

250

11

12

14

12

11

65

2 1/2

290

145

130

300

15

17

20

16

16

80

3

310

155

155

400

21

22

32

21

22

100

4

350

175

180

500

33

36

50

36

36

125

5

400

200

250

600

65

70

80

68

70

150

6

480

240

275

800

103

110

120

105

105

200

8

580

290

325

1000

152

168

180

160

160

订货须知:
一、①电动三通球阀产品名称与型号②电动三通球阀口径③电动三通球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门电动三通球阀型号,请按电动三通球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的正钢阀门专家为您审核把关。
