【低温法兰球阀产品用途】
低温球阀主要适用于乙烯、液化天然气等化工装置上，输出的液态低温介质如乙烯、液氧、液氢等。这类介质不但易燃易爆，而且在升温时要气化、气化是体积膨胀数百倍。而且这些介质渗透力强，易泄露，加工制造比较困难。
【低温法兰球阀相关型号】
手动:DQ41F DQ41Y DQ41F-16C DQ41F-16P DQ41F-25C DQ41F-25P DQ41F-40C DQ41F-40P DQ41F-64C DQ41F-64P DQ41F-16R DQ41F-25R
蜗轮:DQ341F DQ341Y DQ341F-16C DQ341Y-16P DQ341F-25C DQ341Y-25P DQ341F-40C DQ341Y-40P DQ341F-25R DQ341Y-40R DQ341F-64R
温度限制：WCB/LCB/LF2热熔化处理密封PTFE -46-200℃ 硬密封:-46-300℃
304密封PTFE -100-200℃ 硬密封:-100-250℃
316密封PTFE -196-200℃ 硬密封:-196-250℃ (及其他高限度特种钢)
【低温法兰球阀结构特性】
1.承压件的材料能承受介质温度的变化而引起的膨胀、收缩、密封部位的结构在温度变化时不会产生永久的变形。用于-100℃以下工况时，阀门零件在精加工前应进行深冷处理，即将零件浸放在液氮箱中进行冷却，当零件温度达到-192℃时，开始保温1-2h，然后取出箱外自然处理到常温，重温循环2次。
2、阀盖采用长劲结构，其目的保护填料函的功能，使填料函处于离低温较远的位置，保证填料的密封效果，同时还可以缠绕保冷材料，防止冷能损失。长颈的颈长可根据使用温度和保冷材料的厚度来选择不同的长度。当填料密封效果降低时，可以从填料函中间加入润滑脂形成油封层，降低填料函的压差，提高密封性能。
3、使用温度低于-100℃时，阀杆材料经过镀铬或氮化处理，提高阀杆表面硬度，提高填料密封的可靠性。
4、低温球阀具有防止异常升压结构，由于低温阀门介质气化后，其体积急剧膨胀，压力会异常升高，当阀门中腔压力升高时，阀门中腔和进口连通，或在阀门进口端安置泄压阀，保证阀门安全使用。
5、低温球阀用的垫片具有在常温下、低温状态及温度变化下能可靠密封性和复原性。
【低温法兰球阀性能规范】
| 压力等级 |
公称压力(PN) |
磅级(Class) |
| 1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
400 |
600 |
试验压力
|
壳体试验
|
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.03 |
7.5 |
10.2 |
15.0 |
密封试验
|
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
7.48 |
11.0 |
| 适用工况 |
适用介质 |
纸浆、浆料、粉尘及含各种固体颗粒的介质 |
| 适用温度 |
-196～≤550℃ |
适用规范
|
设计制造按 |
GB12237-89 |
API 6D |
JP17S-48 |
法兰尺寸按
|
JB79-59、GB9113 、HG20592-07 |
ANSI B16.5 |
JIS B2212-2214 |
结构长度按
|
GB12221-89 |
ANSI B16.10 |
JIS B2002 |
检验试验按
|
|
JB/T9092-99 |
API 598 |

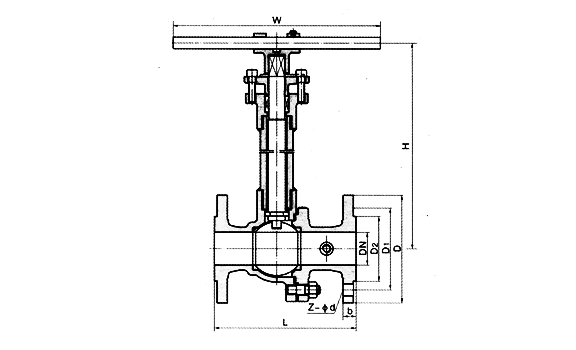

【低温法兰球阀结构图】
【低温法兰球阀主要连接尺寸参数 （1.6Mpa级） 单位:mm】
产品型号
Type |
公称通径
DN |
PN1.6MPa |
WT
(kg) |
| L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
W |
|
DQ41F-16C
DQ41F-16P
DQ641F-16C
DQ641F-16P
DQ9B41F-16C
DQ9B41F-16P |
15 |
130 |
95 |
65 |
45 |
14 |
4-Φ14 |
178 |
140 |
3 |
| 20 |
140 |
105 |
75 |
55 |
14 |
4-Φ14 |
184 |
160 |
4 |
| 25 |
150 |
115 |
85 |
65 |
14 |
4-Φ14 |
195 |
180 |
5 |
| 32 |
165 |
135 |
100 |
78 |
16 |
4-Φ18 |
280 |
250 |
9 |
| 40 |
180 |
145 |
110 |
85 |
16 |
4-Φ18 |
280 |
300 |
11 |
| 50 |
203 |
160 |
125 |
100 |
16 |
4-Φ18 |
300 |
350 |
15 |
| 65 |
222 |
180 |
145 |
120 |
18 |
4-Φ18 |
330 |
350 |
19 |
| 80 |
241 |
195 |
160 |
135 |
20 |
8-Φ18 |
360 |
400 |
27 |
| 100 |
305 |
215 |
180 |
155 |
20 |
8-Φ18 |
400 |
500 |
38 |
| 125 |
356 |
245 |
210 |
185 |
22 |
8-Φ18 |
430 |
600 |
58 |
| 150 |
394 |
280 |
240 |
210 |
24 |
8-Φ23 |
500 |
800 |
81 |
| 200 |
457 |
335 |
295 |
265 |
26 |
12-Φ23 |
680 |
800 |
95 |
| 250 |
533 |
405 |
355 |
320 |
30 |
12-Φ25 |
790 |
1300 |
140 |
连接尺寸参数 （2.5Mpa级） 单位:mm
产品型号
Type |
公称通径
DN |
PN2.5MPa |
WT
(kg) |
| L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
W |
|
DQ41F-25
DQ41F-25P
DQ641F-25
DQ641F-25P
DQ9B41F-25
DQ9B41F-25P |
15 |
140 |
95 |
65 |
45 |
16 |
4-Φ14 |
178 |
140 |
3 |
| 20 |
152 |
105 |
75 |
55 |
16 |
4-Φ14 |
184 |
160 |
4 |
| 25 |
165 |
115 |
85 |
65 |
16 |
4-Φ14 |
195 |
180 |
6 |
| 32 |
178 |
135 |
100 |
78 |
18 |
4-Φ18 |
280 |
250 |
10 |
| 40 |
190 |
145 |
110 |
85 |
18 |
4-Φ18 |
280 |
300 |
14 |
| 50 |
216 |
160 |
125 |
100 |
20 |
4-Φ18 |
300 |
350 |
20 |
| 65 |
241 |
180 |
145 |
120 |
22 |
8-Φ18 |
330 |
350 |
25 |
| 80 |
283 |
195 |
160 |
135 |
22 |
8-Φ18 |
360 |
400 |
30 |
| 100 |
305 |
230 |
190 |
160 |
24 |
8-Φ23 |
400 |
500 |
40 |
| 125 |
381 |
270 |
220 |
188 |
28 |
8-Φ25 |
430 |
600 |
65 |
| 150 |
403 |
300 |
250 |
218 |
30 |
8-Φ25 |
500 |
800 |
85 |
| 200 |
502 |
360 |
310 |
278 |
34 |
12-Φ25 |
680 |
800 |
100 |
| 250 |
568 |
425 |
370 |
332 |
36 |
12-Φ30 |
790 |
1300 |
165 |
订货须知：
一、①低温法兰球阀产品名称与型号②低温法兰球阀口径③低温法兰球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门低温法兰球阀型号，请按低温法兰球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
感谢您向我们发出订单我们会在最短时间与您联系!
