锻钢低温球阀

首页> 锻钢低温球阀
所属系列: 锻钢阀门

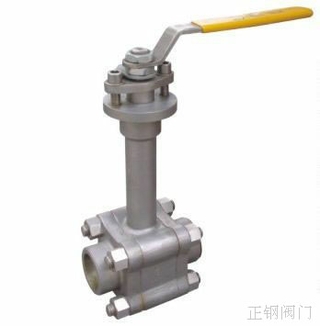

名称: 锻钢低温球阀
型号: DQ61F DQ61H
检索关键字: 锻钢低温球阀
销售电话:021-59965667 59988753 图文传真:021-56467791

点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系!





锻钢低温球阀概述

锻钢低温球阀主要适用于火力电站各种系统的管路上,切断或接通管路介质。适用介质:水、蒸气等非腐蚀性介质。锻钢阀门与其他阀门产品相比的特点是高温高压,独特的自密封设计,压力越高,密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。

锻钢低温球阀应用标准

低温球阀符合API 602,MSS-SP-118和BS6364。检验与测试按API598,标志按MSS-SP-25。

锻钢低温球阀压力等级

class 150-2500lb

锻钢低温球阀材质明细表

序号 零件名称 AS to ASTM SS to ASTM
Type A352 LF2 Type A352 LF3 Type F304(L) Type F304(L)
1-2 阀体/阀盖 Type A352 Lf2 Type A352 Lf3 A182 F304(L) A182 F304(L)
3 等长双头螺栓 A193L7+镀镉 A193 3 B8 A193 B8 A193 B8M
4 螺母 A193L7+镀镉 A194 8 A194 8 A194 8M
5,8 密封圈、垫片 RTFE+Cu粉/尼龙1010/PPL
6 球体 A182 F304 A182 F304(L) A182 F304(L) A182 F316(L)
7 阀杆 A182 F304 A182 F304(L) A182 F304(L) A182 F316(L)
9,10 止推片、填料 RTFE+Cu粉/尼龙1010/PPL,碳素纤维
11 压盖 A105N A351 CF8
12 定位片 A182 F321
13 扁螺母 A194 4+镀镉 A194 8 A194 8 A194 8
14 手柄 A193 L7+镀镉 A193 B8 A193 B8 A193 B8
15 圆柱销 Q235A
适用温度 ≥-40°C ≥-101°C ≥-196°C

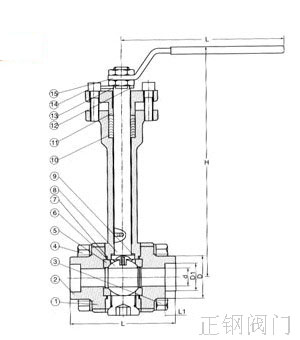

锻钢低温球阀产品结构图

锻钢低温球阀主要连接尺寸

DN Inch L d L1 D D1 H W
15 1/2 92 13 9.6 36 21.8 230 160
20 3/4 111 18 12.7 42 27.3 260 220
25 1 127 23 12.7 52 33.8 280 220
32 11/4 140 28 12.7 60 42.6 290 250
40 11/2 152 35 12.7 68 48.7 320 300
50 2 178 45 15.9 80 61.2 340 350





订货须知:
一、①锻钢低温球阀
产品名称与型号②锻钢低温球阀口径③锻钢低温球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门
锻钢低温球阀型号,请按锻钢低温球阀
型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的正钢阀门专家为您审核把关。
