【不锈钢固定式球阀相关型号】
Q347F-16P Q347F-25P Q347F-40P Q347F-64P Q347F-100P Q347F-160P
Q347N-16P Q347N-25P Q347N-40P Q347N-64P Q347N-100P Q347N-160P
Q347PPL-16P Q347PPL-25P Q347PPL-40P Q347PPL-64P Q347F-100P Q347PPL-160P
【不锈钢固定式球阀概述】
球阀的球体是固定的，受压后不产生移动。固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。
为了减少球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。
【不锈钢固定式球阀主要零部件材料】
| 名称Part |
WCB类 |
CF8类 |
CF3类 |
CF8M类 |
CF3M类 |
| 阀体左体Body&Body cap |
A216-WCB |
A315-CF8 |
A35-CF3 |
A351-CF8M |
A351-CF3M |
| 球体Ball |
B2-B8 |
A105-1025 |
A182-F304L |
A182-F304L |
A132-F316 |
A182-F316L |
| B8以上 |
A216-WCB |
A351-CF8M |
A351-CF3 |
A351-CF8M |
A351-CF3M |
| 阀杆Steml |
A182-F6a |
A182-F304 |
A182-F304L |
A182-F336 |
A182-F316L |
| 阀座Seat |
PTFE/增强PTFE/NYLIV PTFE/Reinforced PTFE/Nyion |
| 阀座支承圈Seat Retainer |
A105-1025 |
A182-F304 |
A182-F304L |
A182-F316 |
A182-F316L |
| 弹簧Spring |
|
3yc-7/17-49H |
| O形圈O-RING |
NBR |
氟橡胶Viton |
| 螺柱Stud |
A193-B7 |
A193-B8 |
| 螺母Nut |
A194-2H |
A194-8 |
【不锈钢固定式球阀性能规范】
| 压力等级 |
公称压力(PN) |
磅级(Class) |
| 1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
400 |
600 |
试验压力
|
壳体试验
|
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.03 |
7.5 |
10.2 |
15.0 |
密封试验
|
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
7.48 |
11.0 |
| 适用工况 |
适用介质 |
纸浆、浆料、粉尘及含各种固体颗粒的介质 |
| 适用温度 |
-196～≤550℃ |
适用规范
|
设计制造按 |
GB12237-89 |
API 6D |
JP17S-48 |
法兰尺寸按
|
JB79-59、GB9113 、HG20592-07 |
ANSI B16.5 |
JIS B2212-2214 |
结构长度按
|
GB12221-89 |
ANSI B16.10 |
JIS B2002 |
检验试验按
|
|
JB/T9092-99 |
API 598 |

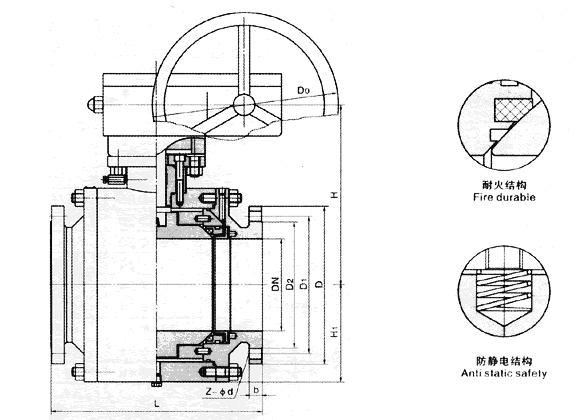

【不锈钢固定式球阀结构图】
【不锈钢固定式球阀主要连接尺寸】
产品型号
TyPe |
公称通径
DN |
PN1.6MPa |
WT
（kg） |
| L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
H1 |
D0 |
|
Q47F-16C
Q47F-16P
Q347F-16C
Q347F-16P
Q647F-16C
Q647F-16P
Q747F-16C
Q747F-16P
F9B47F-16C
Q9B47F-16P |
50 |
178 |
160 |
125 |
100 |
16 |
4-Φ18 |
160 |
85 |
- |
28 |
| 65 |
191 |
180 |
145 |
120 |
18 |
4-Φ18 |
170 |
95 |
- |
32 |
| 80 |
203 |
195 |
160 |
135 |
20 |
8-Φ18 |
200 |
110 |
- |
44 |
| 100 |
229 |
215 |
180 |
155 |
20 |
8-Φ18 |
210 |
120 |
- |
86 |
| 125 |
356 |
245 |
210 |
185 |
22 |
8-Φ18 |
350 |
215 |
- |
133 |
| 150 |
394 |
280 |
240 |
210 |
24 |
8-Φ23 |
530 |
190 |
- |
203 |
| 200 |
457 |
335 |
295 |
265 |
26 |
12-Φ23 |
575 |
230 |
600 |
273 |
| 250 |
533 |
405 |
355 |
320 |
30 |
12-Φ25 |
585 |
260 |
600 |
450 |
| 300 |
610 |
460 |
410 |
375 |
30 |
12-Φ25 |
730 |
300 |
600 |
583 |
| 350 |
686 |
520 |
470 |
435 |
34 |
16-Φ25 |
860 |
350 |
800 |
750 |
| 400 |
762 |
580 |
525 |
485 |
36 |
16-Φ30 |
935 |
395 |
800 |
1190 |
| 450 |
864 |
640 |
585 |
545 |
40 |
20-Φ30 |
975 |
440 |
800 |
2100 |
| 500 |
914 |
705 |
650 |
608 |
44 |
20-Φ34 |
1060 |
485 |
800 |
3100 |
| 600 |
1067 |
840 |
770 |
718 |
48 |
20-Φ41 |
1170 |
591 |
800 |
3980 |
| 700 |
1245 |
910 |
840 |
788 |
50 |
24-Φ41 |
1270 |
686 |
800 |
4800 |
产品型号
TyPe |
公称通径
DN |
PN2.5MPa |
WT
（kg） |
| L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
H1 |
D0 |
|
Q47F-25
Q47F-25P
Q347F-25
Q347F-25P
Q647F-25
Q647F-25P
Q747F-25
Q747F-25P
F9B47F-25
Q9B47F-25P
|
50 |
216 |
160 |
125 |
100 |
20 |
4-Φ18 |
160 |
85 |
- |
30 |
| 65 |
241 |
180 |
145 |
120 |
22 |
8-Φ18 |
170 |
95 |
- |
40 |
| 80 |
283 |
195 |
160 |
135 |
22 |
8-Φ18 |
200 |
110 |
- |
52 |
| 100 |
305 |
230 |
190 |
160 |
24 |
8-Φ23 |
210 |
120 |
- |
97 |
| 125 |
381 |
270 |
220 |
188 |
28 |
8-Φ25 |
350 |
215 |
- |
135 |
| 150 |
403 |
300 |
250 |
218 |
30 |
8-Φ25 |
530 |
190 |
- |
204 |
| 200 |
502 |
360 |
310 |
278 |
34 |
12-Φ25 |
575 |
230 |
600 |
322 |
| 250 |
568 |
425 |
370 |
332 |
36 |
12-Φ30 |
585 |
260 |
600 |
535 |
| 300 |
648 |
485 |
430 |
390 |
40 |
16-Φ30 |
730 |
300 |
600 |
775 |
| 350 |
762 |
550 |
490 |
448 |
44 |
16-Φ34 |
860 |
350 |
800 |
1210 |
| 400 |
838 |
610 |
550 |
505 |
48 |
16-Φ34 |
935 |
395 |
800 |
2300 |
| 450 |
914 |
660 |
600 |
555 |
50 |
20-Φ34 |
975 |
440 |
800 |
3400 |
| 500 |
991 |
730 |
660 |
610 |
52 |
20-Φ41 |
1060 |
485 |
800 |
4208 |
| 600 |
1143 |
840 |
770 |
718 |
56 |
20-Φ41 |
1170 |
591 |
800 |
5080 |
| 700 |
1346 |
955 |
875 |
815 |
60 |
24-Φ48 |
1270 |
686 |
800 |
5750 |
【不锈钢固定式球阀的安装】
不锈钢固定式球阀的安装与其他机械设备安装一样，有一个安装姿态问题，阀门安装正确姿态应是内部结构型式符合介质的流向，安装姿态符合阀门结构型式的特定要求和操作要求。另外，正确姿态含有整齐划一，美观大方之感，它是现代艺术造型中，技术性与艺术性两者有机的结合。
订货须知：
一、①不锈钢固定式球阀产品名称与型号②不锈钢固定式球阀口径③不锈钢固定式球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门不锈钢固定式球阀型号，请按不锈钢固定式球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
感谢您向我们发出订单我们会在最短时间与您联系!
