锻钢固定式球阀

首页> 锻钢固定式球阀
所属系列： 球阀系列
名称： 锻钢固定式球阀
型号： Q347F Q347N
检索关键字： 锻钢固定式球阀
销售电话：021-59965667 59988753 图文传真：021-56467791

点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系!




【锻钢固定式球阀产品应用】

API锻钢固定式球阀主要适用于化工、冶金、石油、制药等行业的各种高压介质输送管道中，适用温度：-196～450℃；驱动方式：手动、气动、电动、液动、涡轮动等；公称通径：1/2"～12"；公称压力：150LB~2500LB；适用介质：水、气、油品、天然气和酸碱腐蚀介质。

【锻钢固定式球阀设计特点与执行标准】

1、设计、制造 按API 6 D；

2、结构长度按 ANSI BI6.10；

3、连接法兰：ANSI BI6.5MSS-SP44；

4、阀门检查和试验按API STD.598；

5、承插端符合ASME B16.11；

6、螺纹连接端(NPT)符合ANSI/ASME B1.20.1

主要的设计特点有：全径/缩径；90度定位和带锁结构；特殊形式的“Y”头手柄；防火和防静电设计；一对相向的蝶形弹簧；防吹出阀杆；阀杆中部双重密封结构；螺栓、螺纹垫片密封阀盖。

【锻钢固定式球阀零部件材料】

阀体 阀杆 阀球 密封面 垫片 填料 工作温度 适用介质
WCB 1Cr13 1Cr13

1Cr13

司太立合金

本体材料

柔性石墨

不锈钢加柔性石墨

08软钢

F304 F316

柔性石墨

编结石墨

 -29-425℃ 水、蒸汽、油品
WC6 15CrMo 15CrMo -29-425℃
WC9 25Cr2MoV 25Cr2MoV
LCB 304 304 -46-354℃
CF8 304 304 -196-600℃ 部分酸、碱
CF3 304L 304L
CF8M 316 316
CF3M 316L 316L

阀体 阀杆 阀球 密封面 垫片 填料 工作温度 适用介质

【锻钢固定式球阀本体材料】

1.柔性石墨 不锈钢加柔性石墨 08软钢 F304 F316 柔性石墨编结石墨

2.-29-425℃ 水、蒸汽、油品

3.WC6 15CrMo 15CrMo -29-425℃

4.WC9 25Cr2MoV 25Cr2MoV

5.LCB 304 304 -46-354℃

6.CF8 304 304 -196-600℃ 部分酸、碱

7.CF3 304L 304L

8.CF8M 316 316

9.CF3M 316L 316L

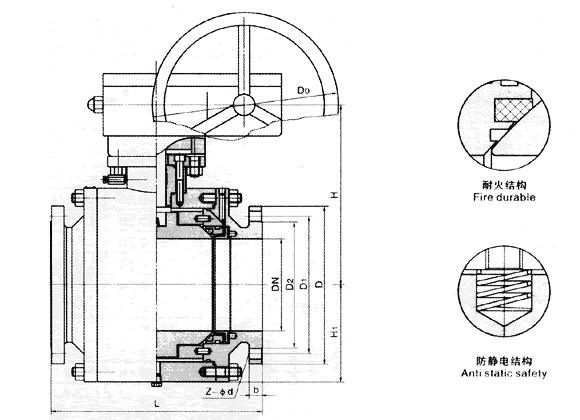

【锻钢固定式球阀产品结构图】

【锻钢固定式球阀主要连接尺寸Class 150Lb】

公称通经DN NPS 2" 3" 4" 6" 8" 10" 12" 14" 16" 18" 20"
DN 50 80 100 150 200 250 300 350 400 450 500
d1 51 76 102 152 203 254 305 337 387 438 489
L RF 178 203 229 394 457 533 610 686 762 864 914
BW 216 283 305 457 521 559 635 762 838 914 991
H1 100 110 130 175 210 274 305 340 395 440 470
H 165 90 200 270 300 380 420 450 530 560 605
W 400 700 850 600 600 600 800 800 800 800 800
E - - - 116 116 116 171 171 257 257 257
F - - - 350 350 350 420 420 500 500 500
WT(KG) 24 50 75 195 280 440 570 800 1480 2350 2400

【Class 300Lb】

公称通经DN NPS 2" 3" 4" 6" 8" 10" 12" 14" 16" 18" 20"
DN 50 80 100 150 200 250 300 350 400 450 500
d1 51 76 102 152 203 254 305 337 387 438 489
L RF 178 203 229 394 457 533 610 686 762 864 914
BW 216 283 305 457 521 559 635 762 838 914 991
H1 100 110 130 175 210 274 305 340 395 440 470
H 165 90 200 270 300 380 420 450 530 560 605
W 400 700 850 600 600 600 800 800 800 800 800
E - - - 116 116 116 171 171 257 257 257
F - - - 350 350 350 420 420 500 500 500
WT(KG) 30 58 95 210 318 440 575 800 1840 2700 2890

【Class 400Lb】

公称通经DN NPS 2" 3" 4" 6" 8" 10" 12" 14" 16" 18" 20"
DN 50 80 100 150 200 250 300 350 400 450 500
d1 51 76 102 152 203 254 305 337 387 438 489
L RF 292 359 406 495 597 673 762 826 902 978 1054
BW 295 356 410 498 600 676 765 829 905 978 1060
H1 110 120 140 185 220 70 310 345 410 440 480
H 180 200 210 290 320 380 430 450 550 580 630
W 400 700 850 600 600 600 800 800 800 800 800
E - - - 116 116 116 171 171 257 257 257
F - - - 350 350 350 420 420 500 500 500
WT(KG) 41 72 108 232 345 480 630 870 1950 2800 3250

【Class 600Lb】

公称通经DN NPS 2" 3" 4" 6" 8" 10" 12" 14" 16" 18" 20"
DN 50 80 100 150 200 250 300 350 400 450 500
d1 51 76 102 152 203 254 305 337 387 438 489
L RF 292 359 432 559 660 673 838 889 991 1092 1194
BW 295 356 435 562 664 676 841 892 994 1095 1200
RTJ 292 356 432 559 660 270 838 889 991 1092 1194
H1 110 120 140 185 220 380 310 345 410 440 480
H 180 200 210 290 320 600 430 450 550 580 630
W 400 850 1000 600 600 116 800 800 800 800 800
E - - - 116 115 350 171 171 150 83 123
F - - - 350 350 480 420 420 580 650 735
WT(KG) 32 64 120 260 500 700 1098 1520 2300 3250 3780

【Class 900Lb】

公称通经DN NPS 2" 3" 4" 6" 8" 10" 12" 14" 16" 18" 20"
DN 50 80 100 150 200 250 300 350 400 450 500
d1 51 76 102 152 203 254 305 324 375 425 473
L RF-BW 368 381 457 610 737 838 965 1029 1130 1219 1334
RTJ 371 384 460 613 740 841 968 1038 1140 1219 1334
H1 135 158 190 200 250 285 350 400 480 530 580
H 190 200 230 300 375 420 460 530 600 640 700
W 600 600 600 600 800 800 800 800 800 800 800
E 116 116 116 171 171 83 83 123 123 180 180
F 350 350 350 420 420 650 650 735 735 735 735
WT(KG) 50 80 170 390 640 970 1550 2150 3320 4520 5320

【Class 1500Lb】

公称通经DN NPS 2" 3" 4" 6" 8" 10" 12" 14" 16" 20"
DN 50 80 100 150 200 250 300 350 400 500
d1 51 76 102 146 194 241 289 318 362 440
L RF-BW 368 470 546 705 832 991 1130 1257 1384 1664
RTJ 371 473 549 711 841 1000 1146 1276 1407 1686
H1 140 160 200 210 260 300 365 420 500 600
H 200 220 250 320 400 450 490 560 640 790
W 600 600 600 600 800 800 800 800 800 800
E 116 116 171 171 83 83 123 123 180 220
F 350 350 420 420 650 650 735 735 735 735
WT(KG) 55 95 180 580 920 1850 2150 3820 5320 6850

【锻钢固定式球阀的安装】

阀门的安装与其他机械设备安装一样，有一个安装姿态问题，阀门安装正确姿态应是内部结构型式符合介质的流向，安装姿态符合阀门结构型式的特定要求和操作要求。另外，正确姿态含有整齐划一，美观大方之感，它是现代艺术造型中，技术性与艺术性两者有机的结合。



订货须知：
一、①锻钢固定式球阀产品名称与型号②锻钢固定式球阀口径③锻钢固定式球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门锻钢固定式球阀型号，请按锻钢固定式球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
