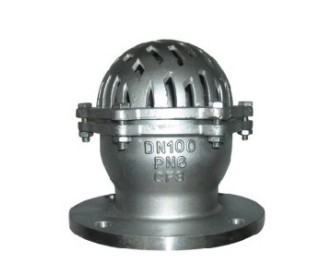

升降式底阀

首页> 升降式底阀
所属系列: 止回阀系列
名称: 升降式底阀
型号: H42W H42X
检索关键字: 升降式底阀
销售电话:021-59965667 59988753 图文传真:021-56467791

点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系!





升降式底阀特点和作用

底阀是一种节约能源的阀,一般安装在水泵水下吸管的底端,限制水泵管内液体返回水源,起着只进不出的功能。阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上。水道和支承的作用.口径有单瓣、双瓣、多瓣型,有法兰连接和螺纹连接。其他名称:内螺纹升降式底阀---井底阀、吸水阀、滤水阀、莲蓬头;升降式底阀--法兰井底阀;旋启式底阀--法兰旋启式井底阀。

升降式底阀性能规范

公称压力:PN0.25MPa  PN0.6MPa

公称通径:DN15~DN350

适用介质:水、油

执行标准:Q/12 NJ3583-2001

试验标准:GB/T13927-1992

升降式底阀性能规范

型号

公称压力

试验压力

工作温度℃

适用介质

强度(水)MPa

密封(水)MPa

H42X-2.5

0.25

0.4

0.25

≤50

升降式底阀主要零部件材料

零件名称

材料

阀体、阀盖、阀瓣

灰铸铁 304 316 316L

密封圈

橡胶

垫片

石棉板

升降式底阀结构图

升降式底阀主要连接尺寸

型号

公称通径DN(mm)

尺寸(mm)

重量(kg)

D

D1

D2

b-f

Z-Φd

D0

h0

H

H42X-2.5

50

140

110

90

16-3

4-14

135

17

142

4

65

160

130

110

16-3

4-14

168

25

180

6.5

80

185

150

125

18-3

4-18

198

32

197

8.5

100

205

170

145

18-3

4-18

247

40

230

143.5

125

235

2500

175

20-3

8-18

272

43

270

18

150

260

225

200

20-3

8-18

315

38

297

24

200

315

280

255

22-3

8-18

405

65

382

38

250

370

335

310

24-3

12-18

465

84

460

64

300

435

395

262

24-4

12-23

510

90

530

98

【升降式底阀产品特征

1.结构不论是从流量,还是从工艺要求来看都很理想,此外在排空的时候不会产生湍流现象.

2.可提供所有现行国际标准的接口,如焊接式,卡箍式或螺纹式等.

3.阀体材料均为US304.SUS316L当然也可根据客户的要求采用其他的合金钢.

4.阀体表面可根据客户要求采用机械抛光或电抛光,精度可达到0.25um.5.底阀可配手动,也可配备气动每台水泵要安装一只底阀,底阀通常安装于水面以下,而水上式底阀则安装于水面以上,它是老式底阀的更新换代产品,是理想的引水设备而且亦可取代真空泵及抽真空装置。



订货须知:
一、①升降式底阀产品名称与型号②升降式底阀口径③升降式底阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门升降式底阀型号,请按升降式底阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的正钢阀门专家为您审核把关。
