【对夹单瓣蝶形止回阀产品概述】
止回阀安装在管路系统，其主要作用是防止介质倒流，止回阀是一种依靠介质压力开启和关闭的自动阀门。以往国内普遍采用的是H44型法兰连接旋启式止回阀和H41型法兰连接升降式止回阀，这种传统的止回阀体积笨大，流体阻力大，阀门关闭时水锤压力高，安装、维修难，使用寿命短。
【对夹单瓣蝶形止回阀产品特点】
1、结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8
2、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20
3、阀瓣关闭快速，水锤压力小
4、水平管道使用，安装方便
5、流道通畅、流体阻力小
6、动作灵敏、密封性能好
7、阀瓣行程短、关阀冲击力小
8、整体结构、简单紧凑、造型美观
9、使用寿命长、可靠性高

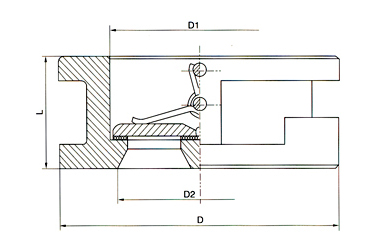

【对夹单瓣蝶形止回阀结构图】
【对夹单瓣蝶形止回阀主要连接尺寸】
公称压力
PN（MPa） |
公称通径
DN(mm) |
尺寸（mm） |
重量
（Kg） |
配管法兰（供参考） |
| L |
D |
D3 |
D2 |
螺栓孔中心圆直径D1 |
螺栓数量 |
螺栓直径d |
螺栓长度L1 |
| 1.0 |
40 |
43 |
92 |
55 |
41 |
1.8 |
110 |
4 |
M16 |
105 |
| 50 |
43 |
107 |
65.5 |
51 |
2 |
125 |
4 |
M16 |
150 |
| 65 |
46 |
127 |
81 |
65 |
3 |
145 |
4 |
M16 |
155 |
| 80 |
64 |
143 |
95 |
80 |
4 |
160 |
8 |
M16 |
160 |
| 100 |
64 |
162 |
117.5 |
102 |
6 |
180 |
8 |
M16 |
165 |
| 125 |
70 |
192 |
145.5 |
127 |
8 |
210 |
8 |
M16 |
180 |
| 150 |
76 |
218 |
170.5 |
152 |
13 |
240 |
8 |
M20 |
205 |
| 200 |
89 |
273 |
227.5 |
2036 |
24 |
295 |
8 |
M20 |
235 |
| 250 |
114 |
328 |
266 |
254 |
35 |
350 |
12 |
M20 |
255 |
| 300 |
114 |
348 |
312 |
305 |
48 |
400 |
12 |
M20 |
290 |
| 350 |
127 |
438 |
362 |
350 |
78 |
460 |
16 |
M20 |
295 |
| 400 |
140 |
489 |
406 |
400 |
106 |
515 |
16 |
M24 |
310 |
| 450 |
152 |
539 |
450 |
450 |
135 |
565 |
20 |
M24 |
325 |
| 500 |
152 |
594 |
505 |
500 |
165 |
620 |
20 |
M24 |
345 |
| 600 |
178 |
695 |
624 |
600 |
260 |
725 |
20 |
M27 |
355 |
| 1.6 |
40 |
43 |
92 |
55 |
41 |
1.8 |
110 |
4 |
M16 |
105 |
| 50 |
43 |
107 |
65.5 |
51 |
2 |
125 |
4 |
M16 |
150 |
| 65 |
46 |
127 |
81 |
65 |
3 |
145 |
4 |
M16 |
155 |
| 80 |
64 |
142 |
95 |
80 |
4 |
160 |
8 |
M16 |
160 |
| 100 |
64 |
162 |
117.5 |
102 |
6 |
180 |
8 |
M16 |
165 |
| 125 |
70 |
192 |
145.5 |
127 |
8 |
210 |
8 |
M16 |
180 |
| 150 |
76 |
218 |
170.5 |
152 |
13 |
240 |
8 |
M20 |
205 |
| 200 |
89 |
273 |
227.5 |
203 |
24 |
295 |
12 |
M20 |
235 |
| 250 |
114 |
330 |
266 |
254 |
37 |
355 |
12 |
M24 |
265 |
| 300 |
114 |
385 |
312 |
305 |
50 |
410 |
12 |
M24 |
305 |
| 320 |
127 |
445 |
361 |
350 |
80 |
470 |
16 |
M24 |
310 |
| 400 |
140 |
495 |
406 |
400 |
110 |
525 |
16 |
M27 |
330 |
| 450 |
152 |
555 |
450 |
450 |
145 |
585 |
20 |
M27 |
345 |
| 500 |
152 |
615 |
505 |
500 |
180 |
650 |
20 |
M30 |
370 |
| 600 |
178 |
730 |
624 |
600 |
280 |
770 |
20 |
M33 |
380 |
订货须知：
一、①对夹单瓣蝶形止回阀产品名称与型号②对夹单瓣蝶形止回阀口径③对夹单瓣蝶形止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门对夹单瓣蝶形止回阀型号，请按对夹单瓣蝶形止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
感谢您向我们发出订单我们会在最短时间与您联系!
