【压差旁通平衡阀产品概述】
800X压差旁通阀主要应用于空调系统供/回水之间,保证供\回水之间的压差于一固定值,提高系统的利用率,降低噪音,以及防止过大压差对系统设备的损坏,其主要由主阀及压差导阀组成。该阀门可提高系统的利用率，保持压差的精确恒定值。并可最大限度地降低系统的噪音，以及过大压差对设备造成的损坏。800X压差平衡阀优越于其他平衡阀的地方在于它没有执行机构。完全靠介质自身的压力差来达到平衡系统的功能，节约能源及安装空间，是一种智能型阀门。
【压差旁通平衡阀安装】
1.压差旁通阀就小心装卸,建议用软的绳索起吊,以免损坏阀及配管,保护涂装层,阀门应小心地放落地下,不能直接落于地面
2.安装前的检查：在装卸到目的地后，首先按说明书上的内容检查确认，配管是否正确，连接是否可靠，运输过程中有无对阀门进行损坏，各种零件是否完整。
3.安装前应清理管道中的杂物，检查相应的法兰与阀门的法兰压力等级，公称通径相一致，以保持管路畅通。
4.在压差平衡阀前后，应安装两只闸阀，以检测及维修时使用
5.压差向导阀之感应压力的管道应直接接在供水及回水管道上，以达到能准确反应供回之间的压差，为安装使用的方便，可在感应管道上装上小球阀。

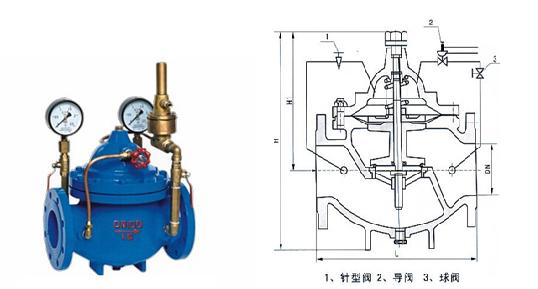

【压差旁通平衡阀产品结构图】
【压差旁通平衡阀安装尺寸】
|
DN(mm) |
L(mm) |
H(mm) |
H(mm) |
(KG) |
|
50 |
234 |
98 |
320 |
18 |
|
65 |
240 |
115 |
410 |
22 |
|
80 |
285 |
131 |
430 |
30 |
|
100 |
325 |
145 |
480 |
55 |
|
125 |
345 |
160 |
535 |
70 |
|
150 |
395 |
185 |
600 |
80 |
|
200 |
470 |
160 |
675 |
110 |
|
250 |
575 |
180 |
720 |
210 |
|
300 |
640 |
200 |
820 |
300 |
|
350 |
645 |
225 |
860 |
380 |
|
400 |
970 |
750 |
950 |
350 |
【压差旁通平衡阀安装示意图】
