减压稳压阀

首页> 减压稳压阀
所属系列: 减压阀系列
名称: 减压稳压阀
型号: Y416X Y110X
检索关键字: 减压稳压阀
销售电话:021-59965667 59988753 图文传真:021-56467791

点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系!




减压稳压阀产品概述:
减压稳压阀分为Y110减压稳压阀Y416减压稳压阀,由于采用了阀后压力反馈机构,工作中既减动压、也减静压,既可水平安装,也可垂直安装。在高层建筑冷热供水系统中完全可以代替分区供水中的分压水箱,在气压罐和变速泵供水系统中,是解决高层底部供水压力大的理想产品。安装此阀可实现低压、等压供水,可节水、节能、减小噪音和延长管路及卫生器具的使用寿命。安装此阀可简化供水系统中的设备,可降低工程造价。此阀更换部分零件,还可应用在工业生产中需要减压的场合。如:压缩空气、低温蒸气、油类等。
减压稳压阀的选用标准
1、在给定的弹簧压力级范围内,使出口压力在最大值与最小值,减压阀之间能连续调整,不得有卡阻和异常振动;

2
、对于软密封的减压阀,在规定的时间内不得有渗漏;对于金属密封的减压阀,其渗漏量应不大于最大流量的0.5%

3
、出口流量变化时,直接作用式的出口压力偏差值不大于20%,先导式不大于10%

4
、进口压力变化时,直接作用式的出口压力偏差不大于10%,先导式的不大于5%

5
、通常,减压阀的阀后压力应小于阀前压力的0.5倍;

6
、减压阀的应用范围很广,在蒸汽、压缩空气、工业用气、水、油和许多其他液体介质的设备和管路上均可使用,介质流经减压阀出口处的量,一般用质量流量或体积流量表示;

7
、波纹管直接作用式减压阀适用于低压、中小口径的蒸汽介质;

8
、薄膜直接作用式减压阀适用于中低压、中小口径的空气、水介质;

9
、先导活塞式减压阀,适用于各种压力、各种口径、各种温度的蒸汽、空气和水介质, 若用不锈耐酸钢制造,可适用于各种腐蚀性介质;

10
、先导波纹管式减压阀,适用于低压、中小口径的蒸汽、空气等介质;

11
、先导薄膜式减压阀,适用于低压、中压、中小口径的蒸汽或水等介质;

12
、减压阀进口压力的波动应控制在进口压力给定值的80%105%,如超过该范围,减压前期的性能会受影响;

13
、通常减压阀的阀后压力应小于阀前压力的0.5倍;

14
、减压阀的每一档弹簧只在一定的出口压力范围内适用,超出范围应更换弹簧;

15
、在介质工作温度比较高的场合,一般选用先导活塞式减压阀或先导波纹管式减压阀;

16
、介质为空气或水(液体)的场合,一般宜选用直接作用薄膜式减压阀或先导薄膜式减压阀;

17
、介质为蒸汽的场合,宜选用先导活塞式或先导波纹管式减压阀;

18
、为了操作、调整和维修的方便,减压阀一般应安装在水平管道上。

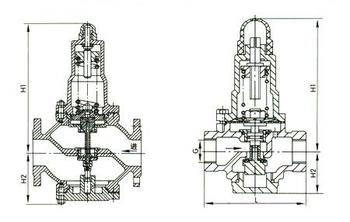

减压稳压阀产品结构图

减压稳压阀主要零部件材料

零件名称

零件材料

阀体 阀盖 底盖

WCB

阀座

2Cr13

阀瓣

2Cr13

阀杆

2Cr13

缸套

2Cr13/25(镀硬铬)

活塞

2Cr13

O型圈

丁腈橡胶

密封圈

丁腈橡胶

膜片

夹织物丁腈橡胶

调节弹簧

60Si2Mn


减压稳压阀技术参数

公称压力(Mpa)

1.0

1.6

2.5

壳体试验压力(Mpa)*

1.5

2.4

3.75

密封试验压力(Mpa)

1.0

1.6

2.5

最高进口压力(Mpa)

1.0

1.6

2.5

出口压力范围(Mpa)

0.2-0.8

0.2-1.0

0.4-1.6

压力特性偏差(Mpa)△P2P

GB12244-1989

流量特性偏差(Mpa)P2G

GB12244-1989

渗漏量

0

工作温度

0℃-80℃


减压稳压阀连接尺寸

公称通径DN

外 形 尺 寸

L

H

Hl

15

160

265

100

20

160

265

100

25

180

285

110

32

200

285

110

40

220

320

120

50

250

320

120

65

280

335

140

80

310

425

165

100

350

445

185

125

400

590

225

150

450

625

260

200

500

680

280

250

650

855

335

300

800

935

385

350

850

1015

430

400

900

1095

455

450

900

1165

500

500

950

1205

525



订货须知:
一、①减压稳压阀
品名称与型号②减压稳压阀口径③减压稳压阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门
减压稳压阀型号,请按减压稳压阀
型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的正钢阀门专家为您审核把关。
