自密封法兰截止阀简述
自密封法兰截止阀有三种盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。
锻钢自密封截止阀设计结构和特征
截止阀的设计与制造符合API602，BS5352和ASME B16.34。检验与测试按API 598，标记按MSS-SP-25。
锻钢自密封截止阀采用以下结构
全径或缩径
明杆支架式(OS&Y)
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹连接端(NPT)符合ANSI/ASME B1.20.1
阀瓣可变换为节流型、针型、球型和止回型。

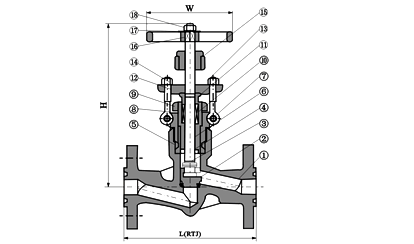

自密封法兰截止阀结构解剖图
自密封法兰截止阀标准材质明细表
| 序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
| Ttpe A105 |
Type A182 F22 |
Type A182 304(L) |
A182 F316(L) |
| 1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 2 |
阀瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
| 3 |
阀杆 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
| 4 |
密封螺母 |
A105 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
| 5 |
密封圈 |
A182 F304L |
A182 F316L |
| 6 |
阀盖 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 7 |
销钉 |
A276 420 |
A182 F304 |
| 8 |
垫圈 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 9 |
提升螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 10 |
填料 |
柔性石墨 |
PTFE |
| 11 |
手轮 |
A276 420 |
A182 F304 |
| 12 |
填料压板 |
A216 WCB |
A351 CF8 |
| 13 |
填料压板 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 14 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 15 |
阀杆螺母 |
A276 410 |
| 16 |
手轮 |
A197 |
| 17 |
铭牌 |
SS |
| 18 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 适用温度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ |
注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm）和重量（kg）
| NPS |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
| L(RTJ) |
900Lb～1500Lb |
216 |
229 |
254 |
279 |
305 |
368 |
| 2500Lb |
264 |
273 |
308 |
349 |
384 |
451 |
| H(开) |
900Lb～1500Lb |
318 |
318 |
318 |
398 |
408 |
524 |
| 2500Lb |
333 |
333 |
333 |
410 |
420 |
524 |
| W |
160 |
160 |
180 |
200 |
250 |
280 |
| 重量 |
900Lb～1500Lb |
15.5 |
16.9 |
18.9 |
28.9 |
34.3 |
52.8 |
| 2500Lb |
18.0 |
20.5 |
23.0 |
36.1 |
45.0 |
81.5 |
订货须知：
一、①自密封法兰截止阀产品名称与型号②自密封法兰截止阀口径③自密封法兰截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门自密封法兰截止阀型号，请按自密封法兰截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
感谢您向我们发出订单我们会在最短时间与您联系!
