低温焊接截止阀

首页> 低温焊接截止阀
所属系列: 锻钢阀门
名称: 低温焊接截止阀
型号: DJ61W DJ61Y
检索关键字: 低温截止阀,低温焊接截止阀
销售电话:021-59965667 59988753 图文传真:021-56467791

点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系!





低温焊接截止阀产品特点
低温焊接截止阀
主要适用于火力电站各种系统的管路上,切断或接通管路介质。适用介质:水、蒸气等非腐蚀性介质。J61Y锻钢低温截止阀与其他阀门产品相比的特点是高温高压,独特的自密封设计,压力越高,密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点

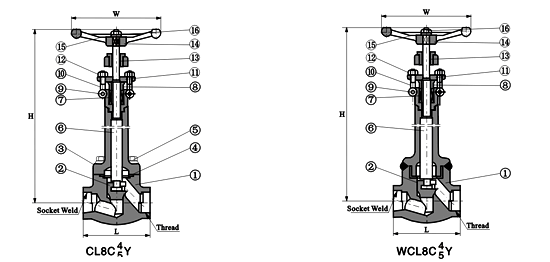

低温焊接截止阀结构解剖图


低温焊接截止阀 800Lb 标准材质细表

序号 零件名称 AStoASTM SStoASTM
A350LF2 A350LF3 A182F304 A182F316(L)
1 阀体 A350LF2 A350LF3 A182F304(L) A182F316(L)
2 阀瓣 A276410 A276304(L) A276304(L) A276316(L)
3 阀盖 A350LF2 A350LF3 A182F304(L) A182F316(L)
4 垫片 316夹柔性石墨 316夹PTFE
5 螺栓螺母 A193B7 A193B7 A193B8 A193B8M
6 阀杆 A182F6 A182F6 A182F304(L) A182F316(L)
7 填料 柔性石墨 PTFE
8 填料压套 A2764120 A182F304
9 销钉 A276420 A182F304
10 活节螺栓 A193B7 A193B16 A193B8 A193B8M
11 填料压板 AWCB A351CF8
12 螺母 A1942H A1944 A1948 A1948M
13 阀杆螺母 A276 410
14 手轮 A197
15 铭牌 SS
16 螺母 A1942H A1944 A1948 A1948M
适用温度 ≥-40℃ ≥-101℃ ≥-196℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)

NPS 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
L 79 92 111 120 120 172 200
H(开) 330 337 370 480 410 474 546
W 100 100 125 160 160 180 200
重量 螺栓式 5.2 7.2 10.9 13.5 15.2 19.8 29.0
焊接式 4.8 6.5 9.5 11.5 13.1 17.5 26.8

低温焊接截止阀安装使用应注意事项
低温焊接截止阀常常忽视注脂量的问题。注脂枪加油后,操作人员锻钢低温截止阀选择阀门和注

脂联结方式后,进行注脂作业。存在着二J61Y锻钢低温截止阀情况:一方面注脂量少注脂不足,

密封面因缺少润滑剂而加快磨损。另一方面注脂过量,造成浪费。在于没有根据阀门类型类别,对不同的阀门密封容量进行精确的计算。可以以阀门尺寸和类别算出密封容量,再合理的注入适量的润滑脂。

订货须知:
一、①低温焊接截止阀
产品名称与型号②低温焊接截止阀口径③低温焊接截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门
低温焊接截止阀型号,请按低温焊接截止阀
型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的正钢阀门专家为您审核把关。
