气动不锈钢内螺纹角座阀

首页> 气动不锈钢内螺纹角座阀
所属系列: 电磁阀系列
名称: 气动不锈钢内螺纹角座阀
型号: Q5
检索关键字: 螺纹气动角座阀
销售电话:021-59965667 59988753 图文传真:021-56467791

点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系!





『气动不锈钢内螺纹角座阀』专业生产厂家,由正钢自主生产的【角座阀】质量可靠、价格合理、售后服务完善。『气动不锈钢内螺纹角座阀』适用于各种轻重工业及楼宇管道。正钢品质,全球共享!【角座阀】广泛应用于:啤酒饮料灌装设备  制药及医疗设备 印染纺织 化工行业 气体工业 高温灭菌 发泡机械 /污水处理等领域。

工作原理

在非工作状态时,由于弹簧力作用,阀门常闭(开)。当执行器活塞被压缩气体作用时,阀门打开(关闭)。双作用形式靠压缩气体控制阀门开关。

特点

流量大,流阻小,无水锤

Y型设计,增加30%流量

超长使用寿命

阀杆自动校正,自润滑,免维护

气缸采用不锈钢材质,在恶劣环境中更加优秀,可360°旋转。

技术参数

管道压力:Max1.6Mpa232psi

控制压力:0.3-0.8Mpa43.5-116psi

控制介质:中性气体或空气

阀体材料:CF8M/CF8(SS316,SS304)

密封材料:聚四氟乙烯

气缸材料:塑料PPS

气缸尺寸:27mm32mm40mm50mm63mm80mm100mm125mm

适用介质:水,酒精,油,染料,蒸汽,中性气体或液体,有机溶剂,酸碱溶液

介质温度:-10-+180℃,25-+220

环境温度:-10-+80

控制形式:单作用常闭,常开,双作用常闭,双作用自由态

连接形式:螺纹式,焊接式,法兰式,快装式

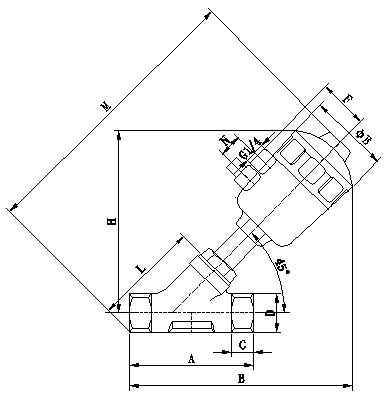

外形尺寸:

规格

接口D

内孔

执行标准

A

B

C

φE

F

H

L

M

N

A/F

DN13

G3/8

13

40

65

137

12

53

 36

113

70

 210

24

 22

DN15

G1/2

15

50

85

170

16

63

42

145

80

222

24

 28

DN20

G3/4

20

50

95

176

16

63

42

150

90

232

24

 34

DN25

G1

25

63

105

210

18

80

54

182

100

280

24

 41

DN32

G1 1/4

32

63

120

222

18

80

54

192

116

292

24

 48

DN40

G1 1/2

40

63

130

235

20

80

54

198

130

308

24

  55

DN50

G 2

50

63

150

266

20

100

60

228

155

350

24

 69

DN65

G 1/2

65

100

185

330

20

126

73

260

170

480

35

 86

 参数:

接口C(英寸)

内径(mm

KV m3/h

最大工 作压力(bar

  最小      制压

bar

执行机构尺寸        (直径mm

流向

控制功能

G1/2

13.0

4.2

0-16

4.0

50

阀座上方或阀座下方



G3/4

20.0

8.0

0-16

4.0

50

阀座上方或阀座下方

G1

25.0

19.0

0-16

4.0

63

阀座上方或阀座下方

G1 1/4

32.0

27.5

0-16

4.0

63

阀座上方或阀座下方

G1 1/2

40.0

42.0

0-16

4.0

63

阀座上方或阀座下方

G2

50.0

52.0

0-16

4.0

80

阀座上方或阀座下方

G2 1/2

65.0

77

0-14

4.0

100

阀座上方或阀座下方

 产品承诺:
正钢阀门一贯奉行诚信为企业的灵魂。本着提供高品质产品,竭诚为用户服务的宗旨的经营原则,公司以满足顾客需要为宗旨,愿意通过自己的努力共同促进双方的合作,为顾客提供优质的产品和优良的服务,正钢实行公开服务承诺。
1.
正钢所提供的产品从供货之日起,在正常使用情况下,质保期为12-24个月,在质保期内,一律实行:保质、保量、包修、包换等。同时还提供终身免费咨询服务。
2.
用户在运输、装卸、储存、擅自拆卸产品或养护不当、自然灾害等原因造成产品损坏、使用不当或在保修期外,本公司对产品实行终身技术服务,只收取配件的成本费。
3.
用户如发现产品质量问题或服务抱怨,正钢收到用户函电后,根据路程的远近距离,本市城区2小时到达现场,外区域遇重大问题保证在24小时赶到现场并及时给予答复解决,确保用户达到满意。
4.
公司承诺质保期满后以最合理优惠价格快速地提供保养服务,并应买方要求派技术人员赴买方现场进行技术服务。
5.
公司货源充足,品种齐全,配件丰富,应急预案和措施严密,可以及时解决用户临时性的紧急需求。
6.
产品使用过程中,用户对产品质量、使用性能、改进意见或其他建设性建议等方面的反馈,正钢会积极采纳并改进,以便进一步提高产品质量,更好地回报用户。
订货说明:
1.
产品选型:如有指定型号标准,请直播销售热线咨询价格,了解详情!
2.
技术支持:如没有指定产品型号规格,请把工况要求、设计图纸、技术规范,发送传真或邮件至本公司。
3.
参数说明:请提供通径(DN,公称压力(Mpa),温度(℃),连接方式(螺纹、法兰、对夹等),驱动方式。
4.
驱动方式:手动、蜗轮、气动、电动等。
5.
产品标准:国标GB、日标JIS、美标ANSI、德标DIN等。
6.
报价确认:本公司提供报价清单及技术标准说明至客户确认,在双方技术各方面确认后再拟定合同。
7.
质量标准:质量要求、质量标准、供方对质量负责的条件按国家有关质量标准。
