铸铁旋启式止回阀

首页> 铸铁旋启式止回阀
所属系列: 止回阀系列
名称: 铸铁旋启式止回阀
型号: H44T-10
检索关键字: 铸铁旋启式止回阀
销售电话:021-59965667 59988753 图文传真:021-56467791

点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系!





『铸铁旋启式止回阀』专业生产厂家,由正钢自主生产的【止回阀】质量可靠、价格合理、售后服务完善。『铸铁旋启式止回阀』适用于各种轻重工业及楼宇管道。正钢品质,全球共享!【止回阀】广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。

铸铁旋启式止回阀详细资料:

产品型号:H44T-10型
产品名称:铸铁旋启式止回阀

产品特点:应用于工作温度≤120℃的水、蒸汽介质的管路上,作防止介质逆流的单向启闭用。
升降止回阀阀瓣沿着通道中心线作升降运动,动作可靠,但流体阻力大,适用于较小口径的场合,可分为直通式和立式两种。直通升降式止回阀一般只能安装在水平管路,而立式升降止回阀一般应安装在垂直管路。旋启式止回阀的阀瓣绕转轴作旋转运动,其流体一般小于升降式止回阀,它适用于较大口径的场合。

铸铁旋启式止回阀性能规范:

型号 公称压力 试验压力 工作温度℃ 应用介质
强度(水)MPa 密封(水)MPa
H44T-10 1.0 1.5 1.1 ≤120

主要零件材料:

零件名称 材料
阀体、阀盖、阀瓣 灰铸铁
密封面
垫片 石棉板

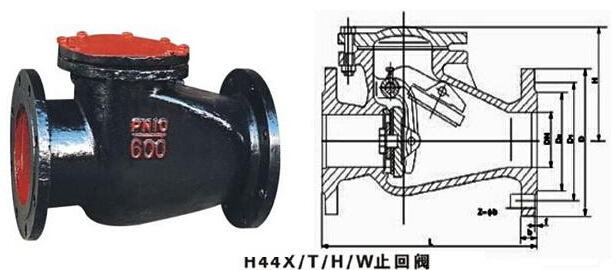

外形尺寸和连接尺寸:



型号 公称通径DN(mm) 尺寸(mm) 重量(kg)
L D D1 D2 b-f Z-Φd H
H44T-10 40 200 145 110 85 18-3 4-18 114 10
50 230 160 125 100 20-3 4-18 128 14
65 290 180 145 120 20-3 4-18 129 18
80 310 195 160 135 22-3 4-18 152 26
100 350 215 180 155 22-3 8-18 159 30.5
125 400 245 210 185 24-3 8-18 188 48
150 480 280 240 210 24-3 8-23 224 66
200 495 335 295 265 26-3 26-3 252 95
250 622 398 350 320 28-3 28-3 285 142
300 698 440 400 368 28-4 28-4 351 200

铸铁旋启式止回阀产品承诺
正钢阀门一贯奉行诚信为企业的灵魂。本着提供高品质产品,竭诚为用户服务的宗旨的经营原则,公司以满足顾客需要为宗旨,愿意通过自己的努力共同促进双方的合作,为顾客提供优质的产品和优良的服务,正钢实行公开服务承诺。
1.正钢所提供的产品从供货之日起,在正常使用情况下,质保期为12-24个月,在质保期内,一律实行:保质、保量、包修、包换等。同时还提供终身免费咨询服务。
2.用户在运输、装卸、储存、擅自拆卸产品或养护不当、自然灾害等原因造成产品损坏、使用不当或在保修期外,本公司对产品实行终身技术服务,只收取配件的成本费。
3.用户如发现产品质量问题或服务抱怨,正钢收到用户函电后,根据路程的远近距离,本市城区2小时到达现场,外区域遇重大问题保证在24小时赶到现场并及时给予答复解决,确保用户达到满意。
4.公司承诺质保期满后以最合理优惠价格快速地提供保养服务,并应买方要求派技术人员赴买方现场进行技术服务。
5.公司货源充足,品种齐全,配件丰富,应急预案和措施严密,可以及时解决用户临时性的紧急需求。
6.产品使用过程中,用户对产品质量、使用性能、改进意见或其他建设性建议等方面的反馈,正钢会积极采纳并改进,以便进一步提高产品质量,更好地回报用户。
铸铁旋启式止回阀订货说明:
1.产品选型:如有指定型号标准,请直播销售热线咨询价格,了解详情!
2.技术支持:如没有指定产品型号规格,请把工况要求、设计图纸、技术规范,发送传真或邮件至本公司。
3.参数说明:请提供通径(DN),公称压力(Mpa),温度(℃),连接方式(螺纹、法兰、对夹等),驱动方式。
4.驱动方式:手动、蜗轮、气动、电动等。
5.产品标准:国标GB、日标JIS、美标ANSI、德标DIN等。
6.报价确认:本公司提供报价清单及技术标准说明至客户确认,在双方技术各方面确认后再拟定合同。
7.质量标准:质量要求、质量标准、供方对质量负责的条件按国家有关质量标准。
