内螺纹自动复位球阀

首页> 内螺纹自动复位球阀
所属系列: 球阀系列
名称: 内螺纹自动复位球阀
型号: TQ11F
检索关键字: 内螺纹自动复位球阀
销售电话:021-59965667 59988753 图文传真:021-56467791

点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系!





『内螺纹自动复位球阀』专业生产厂家,由正钢自主生产的【球阀】质量可靠、价格合理、售后服务完善。『内螺纹自动复位球阀』适用于各种轻重工业及楼宇管道。正钢品质,全球共享!【球阀】广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。

内螺纹自动复位球阀产品说明

TQ11F不锈钢弹簧自动复位球阀只需要旋转90度的操作和很小的转动力矩就可以接通介质的流通,松开球阀的手柄,在弹簧的作用下自动反弹复位。其特点是可自动复位、自动归位、自动回位,结构采用二片式球阀。

弹簧自动复位球阀也可称为弹簧自动归位球阀、弹簧自动回位球阀。

产品名称:弹簧自动复位球阀、弹簧自动归位球阀、弹簧自动回位球阀

产品型号:TQ11F

公称口径:DN6-50mm

连接方式:内螺纹

工作压力:PN1.6~6.4mpa

温度范围:-19~150℃

阀体材质:WCB、CF8、CF8M、CF3M

使用介质:水、蒸汽、油品等

弹簧自动复位球阀的工作原理:

TQ11F不锈钢弹簧自动复位球阀工作原理是在手柄处加装弹簧,以杠杆式单边弹簧为实际原理,开启手柄时弹簧压紧,放开手柄时弹簧推动手柄关闭,其作用是依靠弹簧自动反弹复位的原理。弹簧自动归位球阀采用CF8M作为材质,采用上等弹簧组合制造而成,其使用寿命可达百万次或三年。

TQ11F弹簧自动复位球阀材料表:

NO

部件名称

材料

1

阀体

CF8

CF8M

2

阀盖

CF8

CF8M

3

SS304

SS316

4

阀座

PTFE

5

阀杆

SS304

SS316

6

手把

SS304

7

填料

PTFE

8

密封垫

PTFE

9

螺母

SS304

10

把套

PLASTLC

11

垫圈

SS304

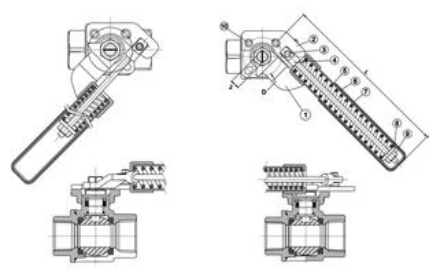

内螺纹自动复位球阀外形图及连接尺寸

NPS

DN

D

L

H

W

1/4"

6

10

55

42

95

3/8"

10

12

55

42

95

1/2"

15

15

62

51

108

3/4"

20

20

75

58

115

1"

25

25

85

77

135

1-1/4"

32

32

102

83

150

1-1/2"

40

38

108

97

175

2"

50

50

124

106

190

内螺纹自动复位球阀产品承诺:
正钢阀门一贯奉行诚信为企业的灵魂。本着提供高品质产品,竭诚为用户服务的宗旨的经营原则,公司以满足顾客需要为宗旨,愿意通过自己的努力共同促进双方的合作,为顾客提供优质的产品和优良的服务,正钢实行公开服务承诺。
1.正钢所提供的产品从供货之日起,在正常使用情况下,质保期为12-24个月,在质保期内,一律实行:保质、保量、包修、包换等。同时还提供终身免费咨询服务。
2.用户在运输、装卸、储存、擅自拆卸产品或养护不当、自然灾害等原因造成产品损坏、使用不当或在保修期外,本公司对产品实行终身技术服务,只收取配件的成本费。
3.用户如发现产品质量问题或服务抱怨,正钢收到用户函电后,根据路程的远近距离,本市城区2小时到达现场,外区域遇重大问题保证在24小时赶到现场并及时给予答复解决,确保用户达到满意。
4.公司承诺质保期满后以最合理优惠价格快速地提供保养服务,并应买方要求派技术人员赴买方现场进行技术服务。
5.公司货源充足,品种齐全,配件丰富,应急预案和措施严密,可以及时解决用户临时性的紧急需求。
6.产品使用过程中,用户对产品质量、使用性能、改进意见或其他建设性建议等方面的反馈,正钢会积极采纳并改进,以便进一步提高产品质量,更好地回报用户。
内螺纹自动复位球阀订货说明:
1.产品选型:如有指定型号标准,请直播销售热线咨询价格,了解详情!
2.技术支持:如没有指定产品型号规格,请把工况要求、设计图纸、技术规范,发送传真或邮件至本公司。
3.参数说明:请提供通径(DN),公称压力(Mpa),温度(℃),连接方式(螺纹、法兰、对夹等),驱动方式。
4.驱动方式:手动、蜗轮、气动、电动等。
5.产品标准:国标GB、日标JIS、美标ANSI、德标DIN等。
6.报价确认:本公司提供报价清单及技术标准说明至客户确认,在双方技术各方面确认后再拟定合同。
7.质量标准:质量要求、质量标准、供方对质量负责的条件按国家有关质量标准。
