弹簧全启蒸汽式安全阀

首页> 弹簧全启蒸汽式安全阀
所属系列: 安全阀系列
名称: 弹簧全启蒸汽式安全阀
型号: A48Y-64/100
检索关键字: 弹簧全启蒸汽式安全阀
销售电话:021-59965667 59988753 图文传真:021-56467791

点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系!





弹簧全启蒸汽式安全阀产品介绍

正钢生产的A48Y-64/100弹簧全启蒸汽式安全阀适用于工作温度“C型”≤425℃;“I型”≤500℃;“V型”≤500℃;的蒸汽等介质设备或管路上,在系统中起安全保护作用。当系统压力超过规定值时,安全阀打开,将系统中的一部分气体/流体排入大气/管道外,使系统压力不超过允许值,从而保证系统不因压力过高而发生事故。

弹簧全启蒸汽式安全阀执行标准

设计规范:GB/T 12243
结构长度:GB/T 12221
法兰连接:JB/T 79
试验与检验:GB/T 12242
产品标识:GB/T 12220
供货规范:JB/T 7928

弹簧全启蒸汽式安全阀零部件材料

NO 零件名称 A48Y-C A44Y-C 材料 A44Y-P材料 A44Y-R材料
1 阀体 WCB ZG1Cr18Ni9Ti CF8M
2 阀座 2Cr13 1Cr18Ni9Ti 316
3 调节圈 ZG2Cr13 ZG1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
4 反冲盘 ZG2Cr13 ZG1Cr18Ni9Ti 316
5 阀瓣 2Cr13 1Cr18Ni9Ti 316
6 导向套 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
7 阀盖 ZG230-450 ZG230-450 ZG230-450
8 弹簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料
9 阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
10 扳手 ZG200-400 ZG200-400 ZG200-400
11 调整螺杆 45 2Cr13 2Cr13
12 保护罩 ZG200-400 ZG200-400 316
13 密封面材料 堆焊Co基硬质合金

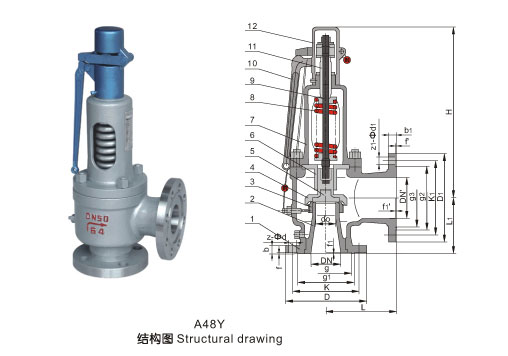

弹簧全启蒸汽式安全阀结构及连接尺寸

型号 通径 do D K g g1 b f f1 Z-ød DN' D1 K1 g3 g2 b1 f' f1' Z1-ød1 L L1 ≈H

A48Y-64 A44Y-64 A44Y-64P A44Y-64R 20 10 125 90 51 68 22 2 4 4-18 25 115 85 58 65 16 2 4 4-14 96 85 297
25 16 140 100 58 78 22 2 4 4-18 32 140 100 66 78 18 2 4 4-18 110 100 310
32 20 155 110 66 82 24 2 4 4-23 40 150 110 76 85 18 3 4 4-18 130 110 322
40 25 170 125 76 95 24 3 4 4-23 50 165 125 88 100 20 3 4 4-18 135 120 352
50 32 180 135 88 105 26 3 4 4-23 65 185 145 110 120 22 3 4 8-18 155 135 425
65 40 205 160 110 130 28 3 4 8-23 80 200 160 121 135 22 3 4 8-18 175 160 570
80 50 215 170 121 140 30 3 4 8-23 100 235 190 150 160 24 3 4.5 8-23 175 160 560
100 65 250 200 150 168 32 3 4.5 8-26 125 270 220 176 188 28 3 4.5 8-25 195 195 690
150 100 345 280 204 240 38 3 4.5 8-34 200 375 320 260 282 38 3 4.5 12-30 280 265 935
A48Y-100 A44Y-100 A44Y-100P A44Y-100R 20 10 125 90 51 68 22 2 4 4-18 25 115 85 58 65 16 3 4 4-14 96 85 297
25 16 140 100 58 78 24 2 4 4-18 32 140 100 66 78 18 2 4 4-18 110 100 310
32 20 155 110 66 82 24 2 4 4-23 40 150 110

76

85 18 2 4 4-18 130 110 322
40 25 170 125 76 95 26 3 4 4-23 50 165 125 88 100 20 3 4 4-18 135 120 352
50 32 195 145 88 112 28 3 4 4-26 65 185 145 110 120 22 3 4 8-18 155 135 425
65 32 220 170 110 138 32 3 4 8-26 80 200 160 121 135 22 3 4 8-18 175 160 570
80 40 230 180 121 148 34 3 4 8-26 100 235 190 150 160 24 3 4.5 8-23 175 160 560
100 50 265 210 150 172 38 3 4.5 8-30 125 270 220 176 188 28 3 4.5 8-25 195 195 690
150 80 355 290 204 250 46 3 4.5 12-34 200 375 320 260 282 38 3 4.5 12-30 28

弹簧全启蒸汽式安全阀整定压力调整步骤
①安全阀出厂前,应逐台调整其开启压力到用户要求的整定值。若用户提出弹簧工作压力级,则按一般应按压力级的下限值调整出厂。
②使用者在将安全阀安装到被保护设备上之前或者在安装之前,必须在安装现场重新进行调整,以确保安全阀的整定压力值符合要求。
③在铭牌注明的弹簧工作压力级范围内,通过旋转调整螺杆改变弹簧压缩量,即可对开启压力进行调节。
④在旋转调整螺杆之前,应使阀进口压力降低到开启压力的 90%以下,以防止旋转调整螺杆时阀瓣被带动旋转,以致损伤密封面。
⑤为保证开启压力值准确,应使调整时的介质条件,如介质种类、温度等尽可能接近实际运行条件。介质种类改变,特别是当介质聚积态不同时(例如从液相变为气相),开启压力常有所变化。工作温度升高时,开启压力一般有所降低。故在常温下调整而用于高温时,常温下的整定压力值应略高于要求的开启压力值。高到什么程度与阀门结构和材质选用都有关系,应以上海正钢阀门厂的说明为根据。
⑥常规安全阀用于固定附加背压的场合,当在检验后调整开启压力时(此时背压为大气压),其整定值应为要求的开启压力值减去附加背压值。

弹簧全启蒸汽式安全阀安装使用注意事项
1、各种安全阀都应垂直安装。
2、安全阀出口处应无阻力,避免产生受压现象。
3、安全阀在安装前应专门测试,并检查其官密封性。
4、对使用中的安全阀应作定期检查

正钢温馨提示:
请在订货时提供详细型号、压力、口径、材质、介质、温度、交货地、交货时间。
正钢专业为您打造适合您的呼吸阀产品,欢迎您的来电(☏:400-6868-625)或浏览正钢官方网站
