角式法兰柱塞阀

首页> 角式法兰柱塞阀
所属系列: 柱塞阀系列
名称: 角式法兰柱塞阀
型号: U44SM
检索关键字: 角式法兰柱塞阀
销售电话:021-59965667 59988753 图文传真:021-56467791

点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系!





角式法兰柱塞阀产品介绍】

U44SM角式法兰柱塞阀与直通式柱塞阀的工作原理完全相同,只不过是安装在管线中的位置不同,因而石油、化工、化肥、制药等长输管线中有不少的拐角转弯处,而角式柱塞阀正好装在这个部位,这样不但减少了接管弯头,安装方便,省工、省料等特点。

角式法兰柱塞阀工作原理】

U44SM角式法兰柱塞阀的关闭由一个不锈钢柱塞、上下两只富弹性密封圈及一个金属隔框组成,密封效果由柱塞与密封圈紧密配合来达到,柱塞插在两只密封圈中,密封面积远大于普通截止阀;开关柱塞阀时,柱塞在密封圈中缓慢移动,接触面几乎不磨损,关闭时,柱塞插入下密封圈,截断流道;开启时,柱塞虽然脱离下密封圈,但仍藏在上密封圈内,保持与外界隔离,不致发生泄漏。

角式法兰柱塞阀产品特点】

1、可安装在水平或垂直的管道上。

2、阀体材质可以选用高温不锈钢或碳钢材质。

3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;密封好性能更可靠。

4、阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。

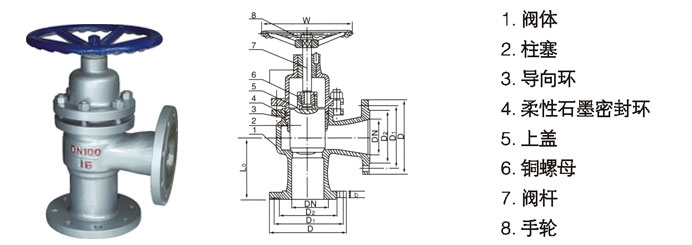

角式法兰柱塞阀外形及连接尺寸】

型号
公称通径 DN(mm)
主要外形及连接尺寸(mm)
L0
H
W
D
D1
D2
b
Z-Φ d




U(J)44SM-16cP
15
65
190
100
95
65
45
12
4-14
20
75
210
100
105
75
55
12
4-14
25
80
220
120
115
85
65
12
4-14
32
90
250
140
135
100
78
13
4-18
40
100
280
160
145
110
85
13
4-18
50
115
300
180
160
125
100
13
4-18
65
145
320
200
180
145
120
15
4-18
80
155
340
240
195
160
135
17
8-18
100
175
420
280
215
180
155
17
8-18
125
200
440
320
240
210
185
19
8-18
150
240
530
350
280
240
210
21
8-23
200
300
610
400
335
295
265
23
12-23
250
325
730
520
405
355
295
27
12-25
300
375
850
640
460
410
385
28
12-25
350
394
970
460
520
470
435
30
16-25
400
457
1100
900
580
525
485
32
16-30

型号
公称通径 DN(mm)
主要外形及连接尺寸(mm)
L0
H
W
D
D1
D2
B
Z-Φ d






U(J)44SM-25cP
15
65
190
100
95
65
45
14
4-14
20
75
210
100
105
75
55
14
4-14
25
80
230
110
115
85
65
14
4-14
32
90
260
140
135
100
78
15
4-18
40
100
260
160
145
110
85
15
4-18
50
115
290
180
160
125
100
17
4-18
65
145
320
200
180
145
120
19
8-18
80
155
370
240
195
160
135
19
8-18
100
175
420
280
230
190
160
21
8-23
125
200
460
320
270
220
188
25
8-25
150
240
530
350
300
250
218
27
8-25
200
300
610
400
360
310
282
31
12-25
250
325
730
520
425
370
345
33
12-30
300
375
850
640
485
430
408
36
16-30
350
394
970
760
550
490
465
40
16-34
400
457
1100
900
610
550
535
44
16-34

角式法兰柱塞阀安装和维修】

1、本柱塞阀可在任意位置安装,介质流动方向见阀体一箭头所示。

2、在短时间内,冷热交替温差较大的管道中,柱塞阀不能使用。

3、正钢公司生产的柱塞阀出厂前均进行试验、验收、使用时只需将外表及孔腔清洗干净,不必拆洗和更换。

4、经过一段时间的使用密封环如有磨损及渗漏必须先将阀门关闭后,再将中法兰螺栓均匀地略加旋紧以至不渗漏即可同时更换时应防止柱塞和新装密封环裂痕和碰伤。

正钢温馨提示:
1请在订货时提供详细型号、压力、口径、材质、介质、温度、交货地、交货时间。

2
对柱塞阀的连接方式:可选用螺纹(内螺纹或外螺纹)法兰式,焊接式等。
3正钢专业为您打造适合您的柱塞阀产品,欢迎您的来电(☏:400-6868-625)或浏览正钢官方网站http://www.zhengvalve.com
