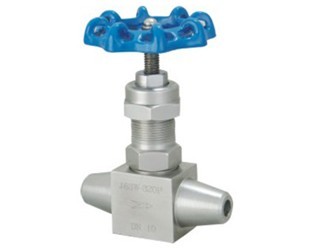

【焊接式针型阀用途】
焊接式针型阀可分为对焊针型阀、承插焊针型阀。是适用于火力发电厂的蒸汽等高压高温管路上作为启闭机构。
【焊接式针型阀特点】
焊接式针型阀阀体材料选用优质碳钢不锈钢或耐热合金钢锻造密封面采用硬质合金堆焊而成。密封性能良好等优点是电站、油、化工装置和仪表测量管路中的一种先进连接方式的阀门。安装时应使介质的流向与阀体上的箭头方向一致。
【焊接式针型阀技术规范】
☆工作压力:≤10000PSI;
☆使用温度:-29℃～+570℃;
☆规格尺寸:￠6～￠25;
☆连接形式:对焊、承插焊;
☆结构特征:锥面活动阀瓣,带散热式;
☆阀体材质:碳钢、不锈钢、铬钼钢等;
☆适用介质:水、油、气等腐蚀性与非腐蚀性介质;
☆制造标准: GB/T12224-2005、JB/T7747-1995;
☆阀门检测及试验标准:JB/T9092-1999;
【焊接式针型阀零部件材料】
|
零件名称
Part name |
阀杆、阀盖、螺栓
Pole、Bonnet、Bolt |
阀杆、阀瓣、密封垫
Stem、Disc、Gasket |
填料
Packing |
垫片Gasket |
手轮Handwheel |
|
JJY1-320-DN5 |
铬镍不锈钢
Cr. Ni Stainless steel |
不锈钢
Stainless steel |
聚四氟乙稀，柔性石墨
PTFE，Soft graphite |
橡胶石棉板Latex asbestos |
优质碳钢High grade carbon steel |
【焊接式针型阀性能规范】
|
型号
Type |
公称压力PN Mpa |
试验压力PS(Mpa)_Test pressure |
工作压力(Mpa) Working pressure |
工作温度(OC) Working temps. |
适用介质Applicable medium |
|
壳体
Shell |
密封(液)Seal |
密封(气)Seal |
|
J61Y-17V |
17.0 |
25.5 |
18.7 |
0.6 |
17.0 |
V≤570OC |
液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc. |
|
FJ61Y-160P |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
P≤540OC |
|
T61-320 |
32.0 |
48.0 |
35.0 |
0.6 |
32.0 |
C≤425 OC |
【焊接式针型阀结构图及连接尺寸】
|
型号
Type |
尺寸 Dimension |
重量(kg)Weight |
|
Do |
L |
H |
H1 |
d |
|
6 |
80 |
100 |
100 |
110 |
6 |
1.20 |
|
10 |
80 |
120 |
100 |
110 |
8 |
1.50 |
|
15 |
100 |
130 |
120 |
130 |
12 |
1.70 |
|
20 |
120 |
145 |
150 |
165 |
15 |
2.60 |
|
25 |
140 |
170 |
165 |
190 |
18 |
4.2 |
订货须知：
一、①焊接式针型阀产品名称与型号②焊接式针型阀口径③美标螺纹针型阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门焊接式针型阀型号，请按焊接式针型阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
感谢您向我们发出订单我们会在最短时间与您联系!
