矿用配水闸阀

首页> 矿用配水闸阀
所属系列： 闸阀系列
名称： 矿用配水闸阀
型号： PZ1
检索关键字： 手动矿用配水闸阀
销售电话：021-59965667 59988753 图文传真：021-56467791

点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系!




矿用配水闸阀产品概述

矿用配水闸阀具有重量轻、结构简单、操作方便、密封性能好等优点，可供矿山井下水泵房各吸水井配水之用。PZ1型配水闸阀是在PZ型的基础上进行的改进设计，该型配水闸阀具有重量轻、结构简单、操作方便、密封性能好等优点，可供矿山井下水泵房各吸水井配水之用。

矿用配水闸阀型号说明

矿用配水闸阀采用说明

水泵房底板标高和水仓（或配水巷）入口标高之高差H与连接杆长度h值，本设计考虑四种情况，如下表所示：(单位：毫米)
H
5000
4500
4000
3500
h
PZI
400
3765
3265
2765
2265
500
PZI
600
3497
2997
2497
1997
800
PZI
1000
3100
2600
2100
1600
PZ1
1200
3040
2540
2040
1540
各采用和使用单位，根据实际情况选用，如订货时能提出h值，则按订货单位要求加工，否则连接杆长度按H=5000时供货，连接杆的一端的法兰根据实际需要的h值在现场焊接。本配水闸阀所带的法兰短管，如使用单位不需要，订货适应说明。

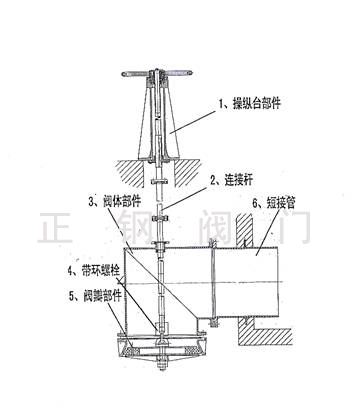

矿用配水闸阀产品结构图

矿用配水闸阀安装尺寸


Dg
D
D1
D2
D3
D4
d
φ
H1
H2
h1
h2
h3
h4
a1
a2
b1
b2
C
C1
C2
n×d
2×
d1
n×
d2
n×
d3
PZI-400
400
540
495
535
85
120
35
500
750
988
250
462
723
1250
300
300
400
400
410
190
70
4×Ø19
2×Ø15
4×Ø17
16×Ø23
PZI-500
500
640
600
640
85
120
35
600
750
988
300
512
673
1250
300
300
400
400
470
230
70
4×Ø19
2×Ø15
4×Ø17
16×Ø23
PZI-600
600
760
705
755
100
136
42
600
750
1065
350
602
968
1250
300
300
400
400
520
360
80
4×Ø19
2×Ø15
6×Ø17
20×Ø25
PZI-800
800
960
920
975
100
135
42
600
750
1065
450
702
868
1250
300
300
400
400
625
360
80
4×Ø19
2×Ø15
6×Ø17
24×Ø30
PZI-1000
1000
1160
1120
1175
115
160
50
700
900
1265
550
842
1119
1500
400
400
500
500
720
450
100
4×Ø19
2×Ø15
6×Ø17
28×Ø30

型号
操纵台
闸阀
短管
操作
行程
质量(Kg)
B
B1
D2
d1
D1
H
H1
B2
B3
B4
B5
d2
D3
H2
H3
D
L1
带短管
无短管
PZ2-1200
500
400
250
22
700
900
1296
780
652
40
120
23
1375
1080
1106
1200
650
396
1446
1221

矿用配水闸阀技术参数

型   号
PZI-400
PZI-500
PZI-600
PZI-800
PZI-1000
公称直径（毫米）
400
500
600
800
1000
介  质
水
介质温度
常     温
操作行程（毫米）
216
216
290
290
314
压力（公斤力/厘米2）
工作压力
1
试验压力
2.5
操纵方式
手 动 操 作
制造工艺
铸造/焊接
重量（公斤）
带法兰短管
370
450
637
851
1431
不带法兰短管
289
345
494
656
1122
　备注
PZ1-800、PZ1-1000、PZ1-1200为直角钢板焊接铸造组合形式
