氨用外螺纹角式截止阀

首页> 氨用外螺纹角式截止阀
所属系列: 截止阀系列
名称: 氨用外螺纹角式截止阀
型号: J24B J24F
检索关键字: 氨用外螺纹角式截止阀
销售电话:021-59965667 59988753 图文传真:021-56467791

点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系!





氨用外螺纹角式截止阀概述

氨用外螺纹角式截止阀用于公称压力PN1.64.0MPa,工作温度-40℃~200℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。

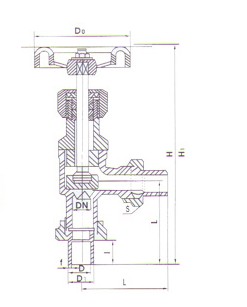

氨用外螺纹角式截止阀结构图

氨用外螺纹角式截止阀主要零部件材料

零件名称

阀体、阀盖

密封圈

填料

填料压盖

阀杆

垫片

J21B-25Z/C/P

灰铸铁/铸钢/不锈钢

巴氏合金

聚四氟
乙 烯

碳钢



聚四氟
乙 烯

J21F-25Z/C/P

灰铸铁/铸钢/不锈钢

聚四氟乙烯

氨用外螺纹角式截止阀性能规范

公称压力PN(MPA)

试验压力PS(MPa)

适用介质

适用温度(℃)

2.5

壳体

密封

氨气、
氨液等
NH3

巴氏合金
-40℃
+150℃

四氟
-40℃
+200℃

    2.75

     3.75

氨用外螺纹角式截止阀主要连接尺寸

公称通径

DN(mm)

                          尺寸(mm)

   L

   D

  D1

   S

   H

  H1

  D0

   10

  84

  14

  20









   15

  85

  20

  26









   20

  87

  23

  28

  46

227

  235

  100

   25

  105

  28

  34

  55

  250

  261

  120

订货须知:
一、①氨用外螺纹角式截止阀产品名称与型号②氨用外螺纹角式截止阀口径③氨用外螺纹角式截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门氨用外螺纹角式截止阀型号,请按氨用外螺纹角式截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的正钢阀门专家为您审核把关。
